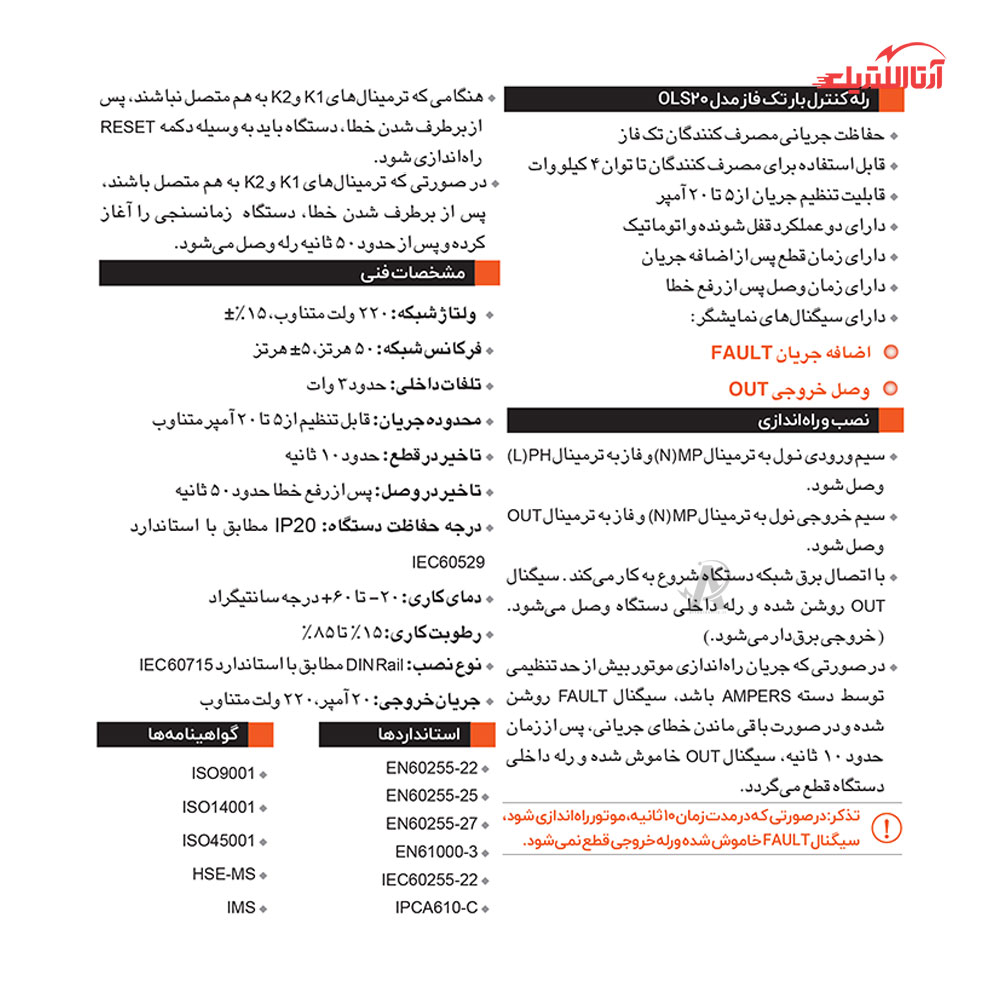

معرفی کنترل بار تک فاز آنالوگ برنا الکترونیک مدل OLS20
رله کنترل بار تکفاز شرکت برنا الکترونیک با طراحی ساده و عملکرد موثر، گزینهای ایدهآل برای حفاظت جریانی تجهیزات تکفاز با توان حداکثر 4 کیلووات است. این دستگاه دارای دو حالت عملکرد قفلشونده و اتوماتیک است که از طریق ترمینالهای K1 و K2 قابل تنظیم میباشد. از ویژگیهای این محصول میتوان به مدار الکترونیکی بادوام ، دو نشانگر LED برای نمایش وضعیت اضافهجریان (FAULT) و وصل بودن خروجی (OUT) و عملکرد پایدار بدون تأثیرپذیری از دمای محیط، و دقت و اطمینان بالا در تمامی شرایط اشاره کرد.
- عدم نیاز به کنتاکتور
- دارای زمان قطع پس از اضافه جریان
- دارای زمان وصل پس از رفع خطا
نحوه نصب کنترل بار تک فاز آنالوگ برنا الکترونیک مدل OLS20

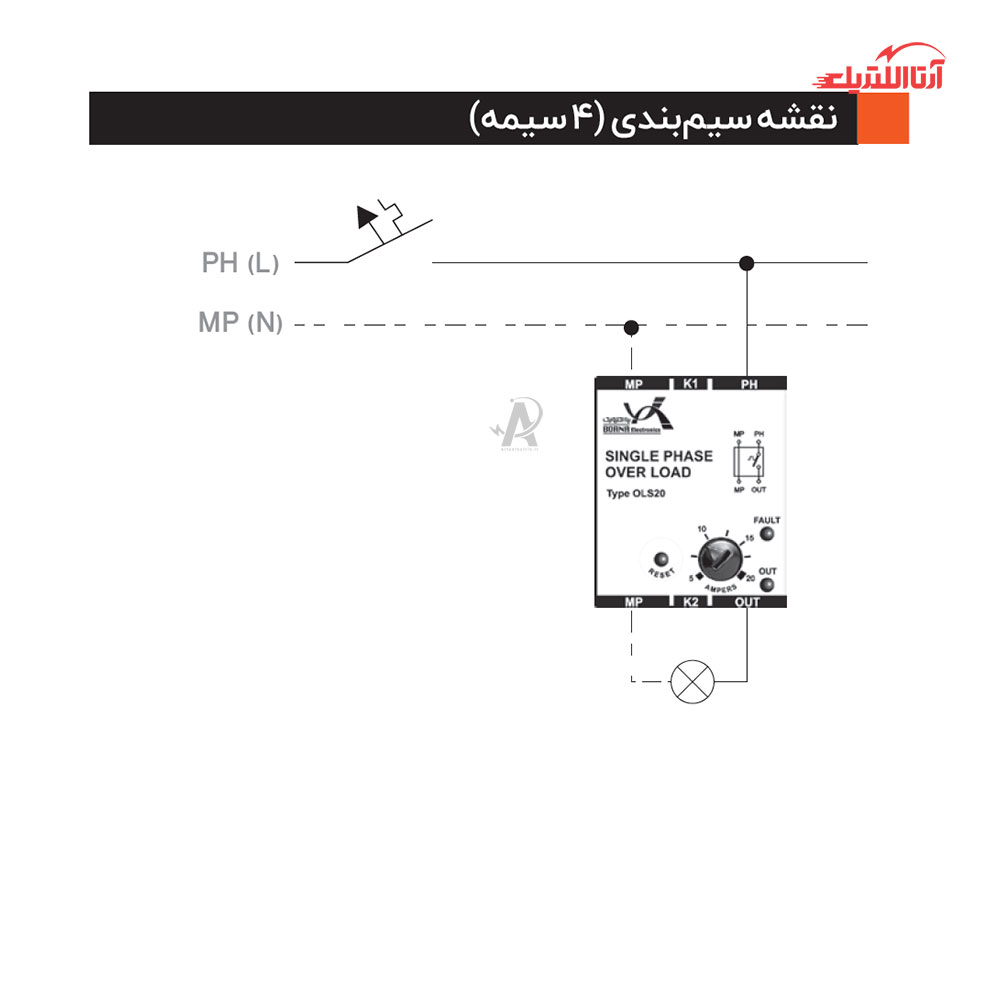

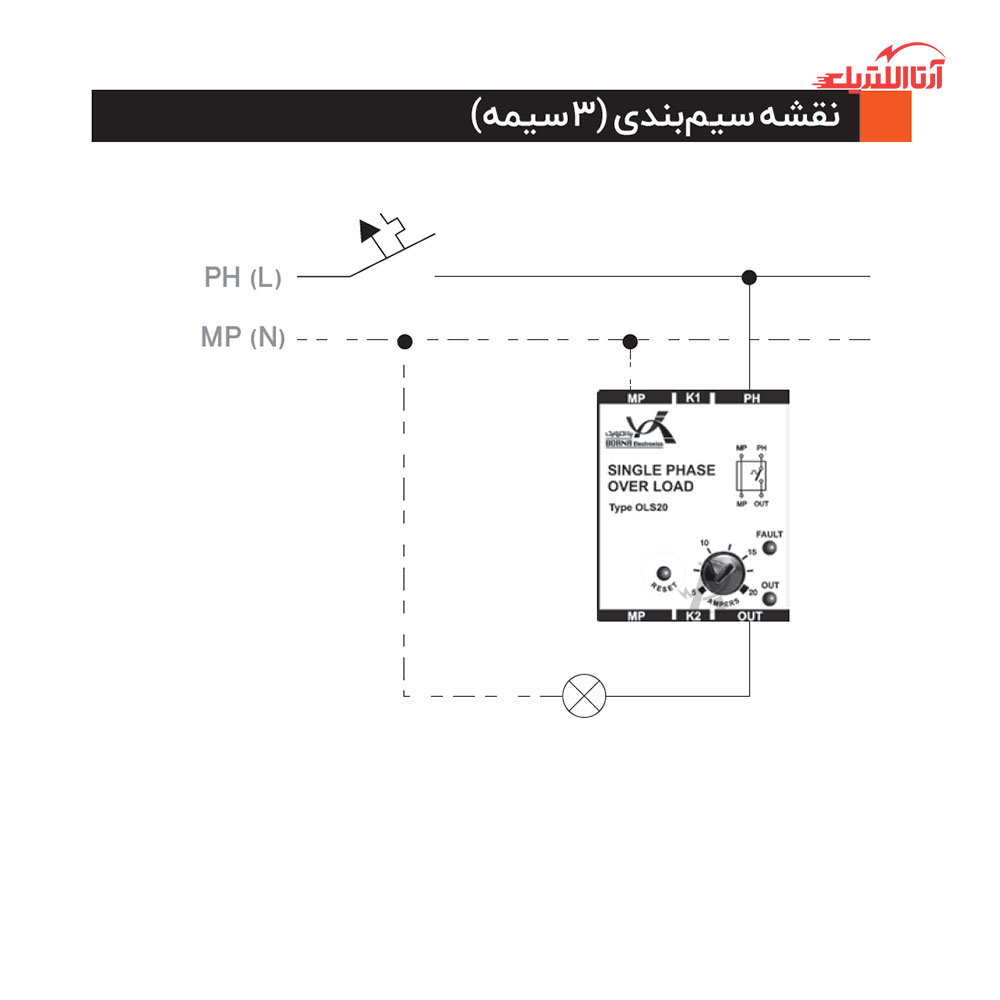

- سیم نول را به ترمینال N)MP) و سیم فاز را به ترمینال L)PH) متصل کنید.
- سیم نول خروجی را به ترمینال N)MP) و سیم فاز خروجی را به ترمینال OUT متصل کنید.
- با وصل شدن برق شبکه، دستگاه فعال شده و سیگنال OUT روشن میشود، در نتیجه رله داخلی عمل کرده و خروجی برقدار خواهد شد.
- اگر جریان راهاندازی موتور از مقدار تنظیمشده توسط دسته AMPERS فراتر رود، سیگنال FAULT روشن میشود و در صورت ادامه داشتن خطای جریان، پس از تقریباً ۱۰ ثانیه، سیگنال OUT خاموش شده و رله داخلی دستگاه قطع میشود.
توجه: اگر موتور ظرف مدت 10 ثانیه راهاندازی شود، سیگنال FAULT خاموش شده و رله خروجی همچنان فعال باقی میماند.
- در صورتی که ترمینالهای K1 و K2 به یکدیگر متصل نباشند، پس از رفع خطا، دستگاه تنها با فشردن دکمه RESET مجدداً راهاندازی میشود.
