محافظ تک فاز (توان بالا) برنا الکترونیک مدل SDR

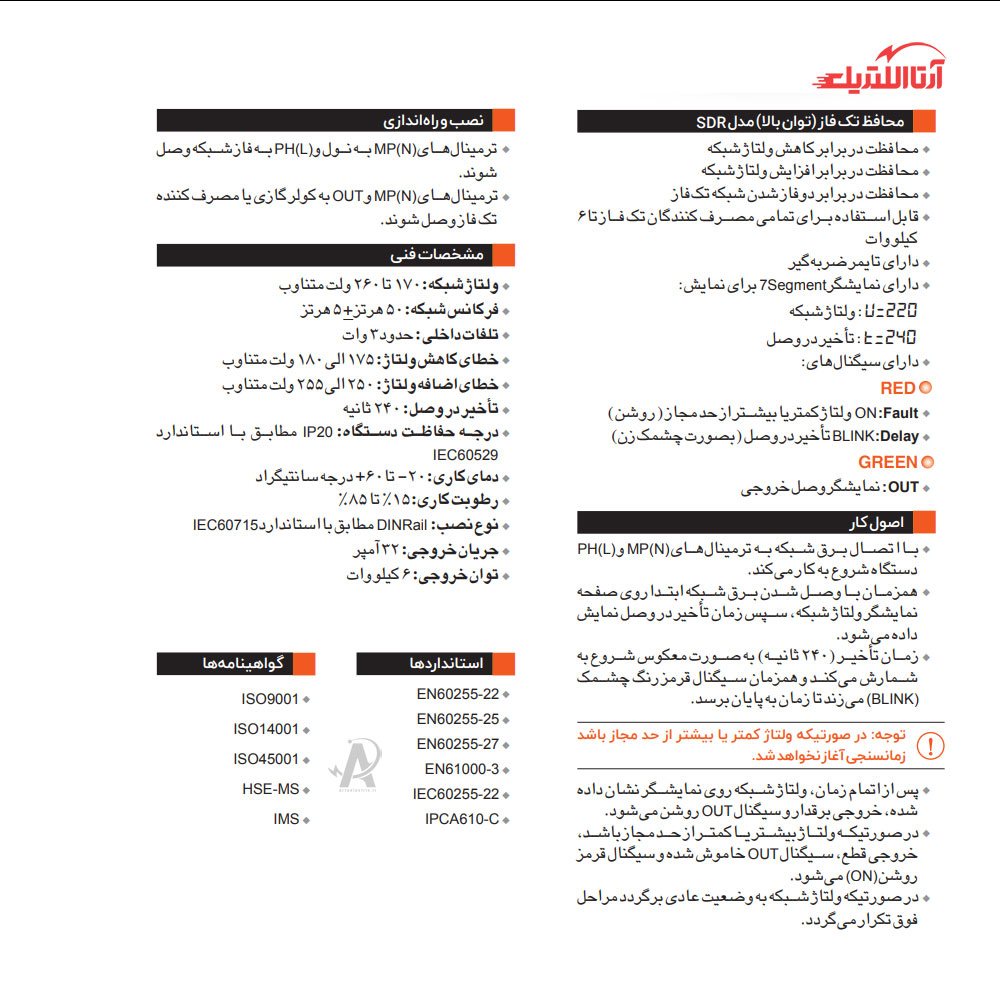

محافظ تک فاز (توان بالا) مدل SD برنا الکترونیک، یک دستگاه الکترونیکی است که برای محافظت از تجهیزات الکتریکی تک فاز در برابر نوسانات ولتاژ، افزایش و کاهش ولتاژ، و سایر اختلالات شبکه برق با توان بالا تا 6 کیلووات طراحی شده است. این محصول با استفاده از تکنولوژی پیشرفته، عملکردی دقیق و مطمئن را ارائه میدهد و از آسیب دیدن وسایل برقی شما جلوگیری میکند.
- محافظت در برابر دوفاز شدن شبکه تک فاز
- قابل استفاده برای تمامی مصرف کنندگان تک فاز تا 6 کیلو وات
- دارای تایمر ضربه گیر
- خطای کاهش ولتاژ: 175 الی 180 ولت متناوب
- خطای اضافه ولتاژ: 250 الی 255 ولت متناوب
- تأخیر در وصل: 240 ثانیه
دارای نمایشگر Segment7 برای نمایش:
220=U: ولتاژ شبکه
240=T: تأخیر در وصل
دارای سیگنال های:
–RED
ON:Fault ولتاژ کمتر یا بیشتر از حد مجاز (روشن)
BLINK: Delay تأخیر در وصل (بصورت چشمک زن)
–GREEN
OUT: نمایشگر وصل خروجی
نحوهی عملکرد محافظ تک فاز توان بالا برنا الکترونیک مدل SDR :

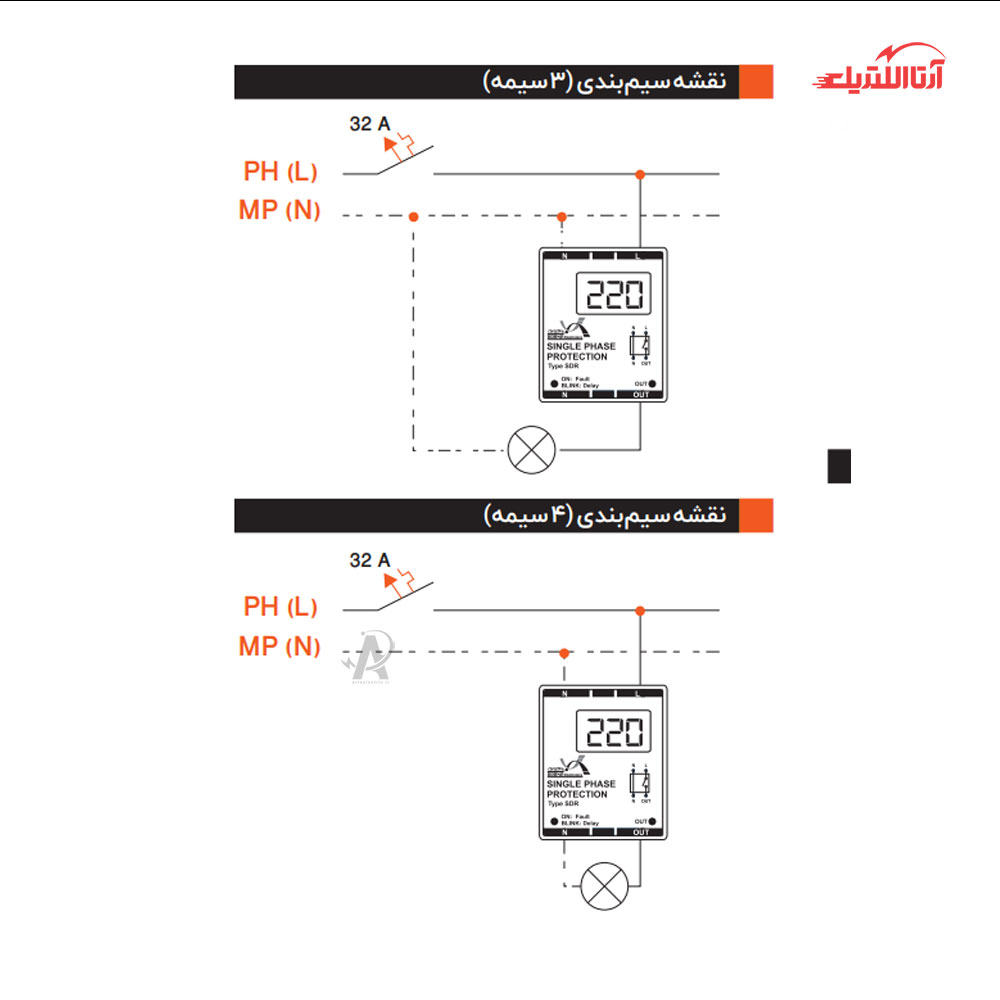

- با اتصال برق شبکه به ترمینالهای MP(N) و PH(L)، دستگاه فعال میشود.
- همزمان با وصل شدن برق، ابتدا ولتاژ شبکه روی نمایشگر ظاهر میشود و پس از آن، زمان تأخیر در وصل نمایش داده خواهد شد.
- زمان تأخیر (240 ثانیه) به صورت معکوس شروع به شمارش می کند و همزمان سیگنال قرمز رنگ چشمک (BLINK) می زند تا زمان به پایان برسد.
نکته: در صورتی که ولتاژ از محدوده مجاز کمتر یا بیشتر باشد، شمارش معکوس آغاز نخواهد شد.
- پس از اتمام زمان، ولتاژ شبکه روی نمایشگر نمایش داده شده، خروجی برقدار شده و سیگنال OUT روشن میشود.
- اگر ولتاژ از حد مجاز فراتر رود یا کمتر از مقدار تعیینشده باشد، خروجی قطع شده، سیگنال OUT خاموش و سیگنال قرمز روشن (ON) خواهد شد.
- در صورتیکه ولتاژ شبکه به وضعیت عادی برگردد مراحل فوق تکرار میگردد.
