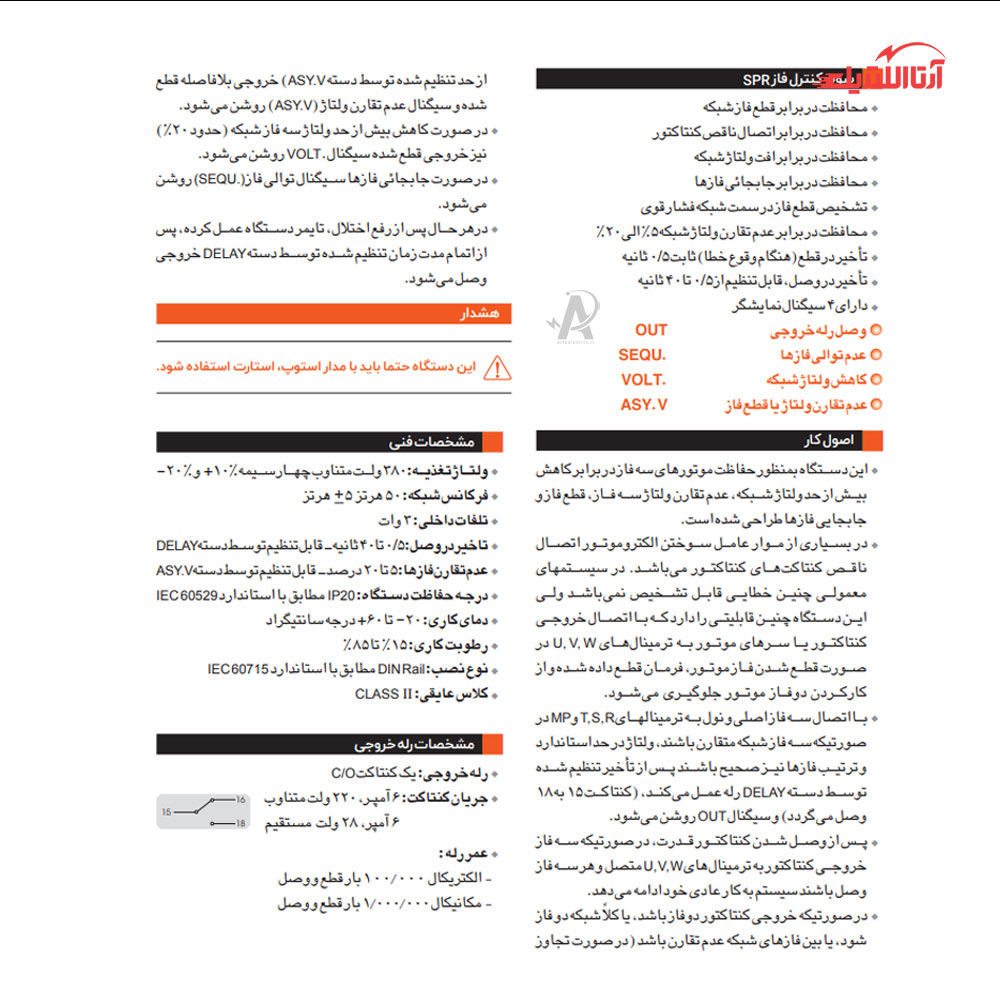

معرفی سوپر کنترل فاز برنا الکترونیک مدل SPR
سوپر کنترل فاز مدل SPR محصولی از شرکت برنا الکترونیک است که برای حفاظت از موتورهای سه فاز در برابر مشکلات مختلف شبکه برق طراحی شده است. این دستگاه کنترل اختلالات شبکه برق را با دقت بالا امکانپذیر کرده و دارای دو خروجی است.همچنین این محصول با ویژگیهای متنوع خود، به افزایش عمر و کارایی الکتروموتورها کمک میکند.
- محافظت در برابر قطع فاز شبکه
- محافظت در برابر اتصال ناقص کنتاکتور
- محافظت در برابر افت ولتاژ شبکه
- محافظت در برابر جابهجایی فازها
- تشخیص قطع فاز در سمت شبکه فشار قوی
- محافظت در برابر عدم تعادل ولتاژ شبکه در بازه 5درصد تا 20
- تاخیر قابل تنظیم در وصل، از 0.5 تا 40 ثانیه
دارای چهار سیگنال نمایشگر:
-OUT: وصل رله خروجی
-.SEQU: عدم توالی فازها
-.VOLT: کاهش ولتاژ شبکه
-V.ASY: عدم تقارن ولتاژ یا قطع فاز

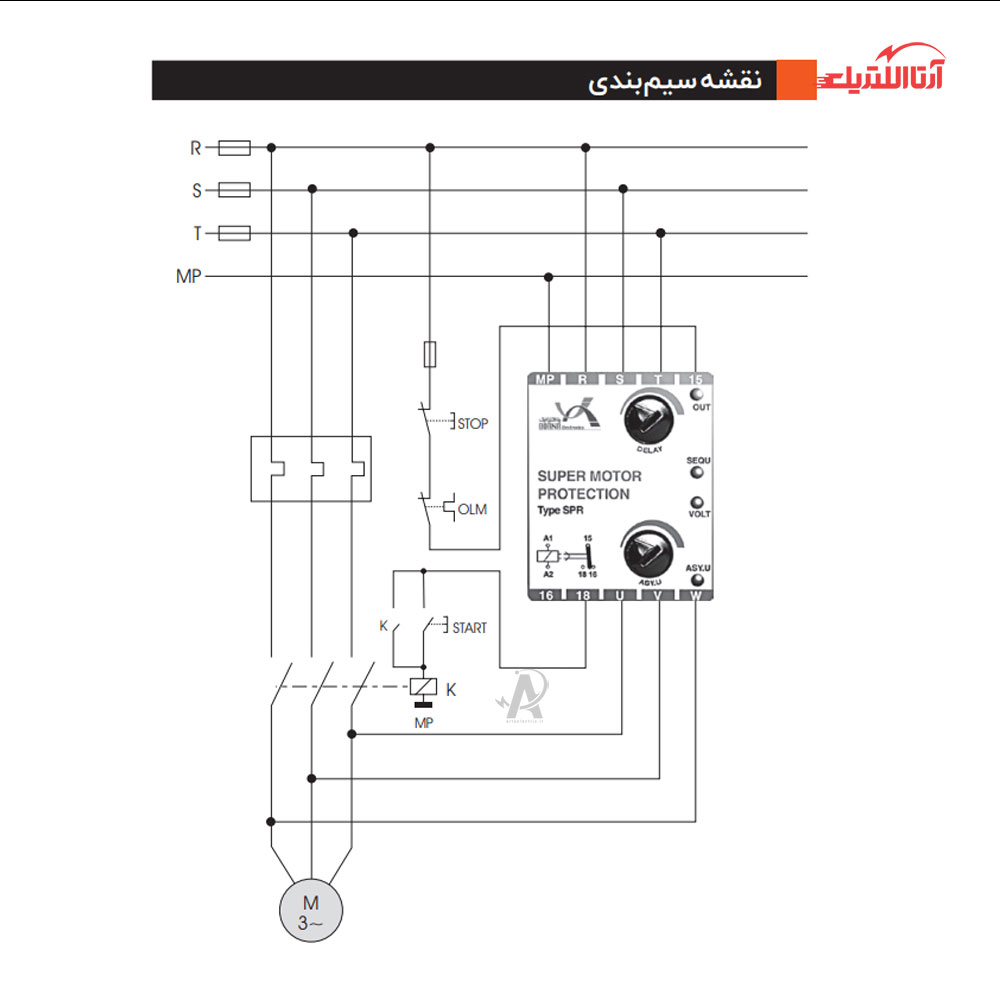

نصب و راه اندازی دستگاه سوپر کنترل فاز برنا الکترونیک مدل SPR
- در بســیاری از مــوار عامــل ســوختن الکتروموتــور اتصــال ناقــص کنتاکتهــای کنتاکتــور میباشــد. در سیســتم های معمولــی چنیــن خطایــی قابــل تشــخیص نمی باشــد ولــی ایــن دســتگاه چنیــن قابلیتــی را دارد کــه بــا اتصــال خروجــی کنتاکتــور یــا ســرهای موتــور بــه ترمینالهــای U, V, W در صــورت قطــع شــدن فــاز موتــور، فرمــان قطــع داده شــده و از کارکــردن دو فــاز موتــور جلوگیــری میشــود.
- بــا اتصال ســه فاز اصلی و نول بــه ترمینالهــای T, S, R و MP در صورتیکه ســه فاز شبکه متقارن باشند، ولتاژ در حد استاندارد و ترتیــب فازها نیــز صحیح باشــند پــس از تأخیر تنظیم شــده توســط دســته DELAY رله عمــل میکنــد، (کنتاکــت 15 به 18 وصل میگردد) و سیگنال OUT روشن می شود.
- پــس از وصــل شــدن کنتاکتــور قــدرت، در صورتیکه ســه فاز خروجــی کنتاکتور به ترمینالهای U, V, W متصل و هر ســه فاز وصل باشند سیستم به کار عادی خود ادامه میدهد.
- در صورتیکه خروجی کنتاکتور دوفاز باشد، یا کلاً شبکه دو فاز شود، یا بین فازهای شبکه عدم تقارن باشد (در صورت تجاوز از حد تنظیم شده توسط دسته V.ASY) خروجی بلافاصله قطع شده و سیگنال عدم تقارن ولتاژ (V.ASY) روشن میشود.
- در صورت کاهش بیش از حد ولتاژ سه فاز شبکه (حدود 20درصد ) نیز خروجی قطع شده سیگنال. VOLT روشن میشود.
- در صورت جابجائی فازها ســیگنال توالی فاز (.SEQU) روشن میشود.
- در هر حــال پس از رفع اختلال، تایمر دســتگاه عمــل کرده، پس از اتمام مدت زمان تنظیم شــده توســط دسته DELAY خروجی وصل میشود.
