محافظ ولتاژ تک فاز و بوبین کنتاکتور برنا الکترونیک مدل SVR/D

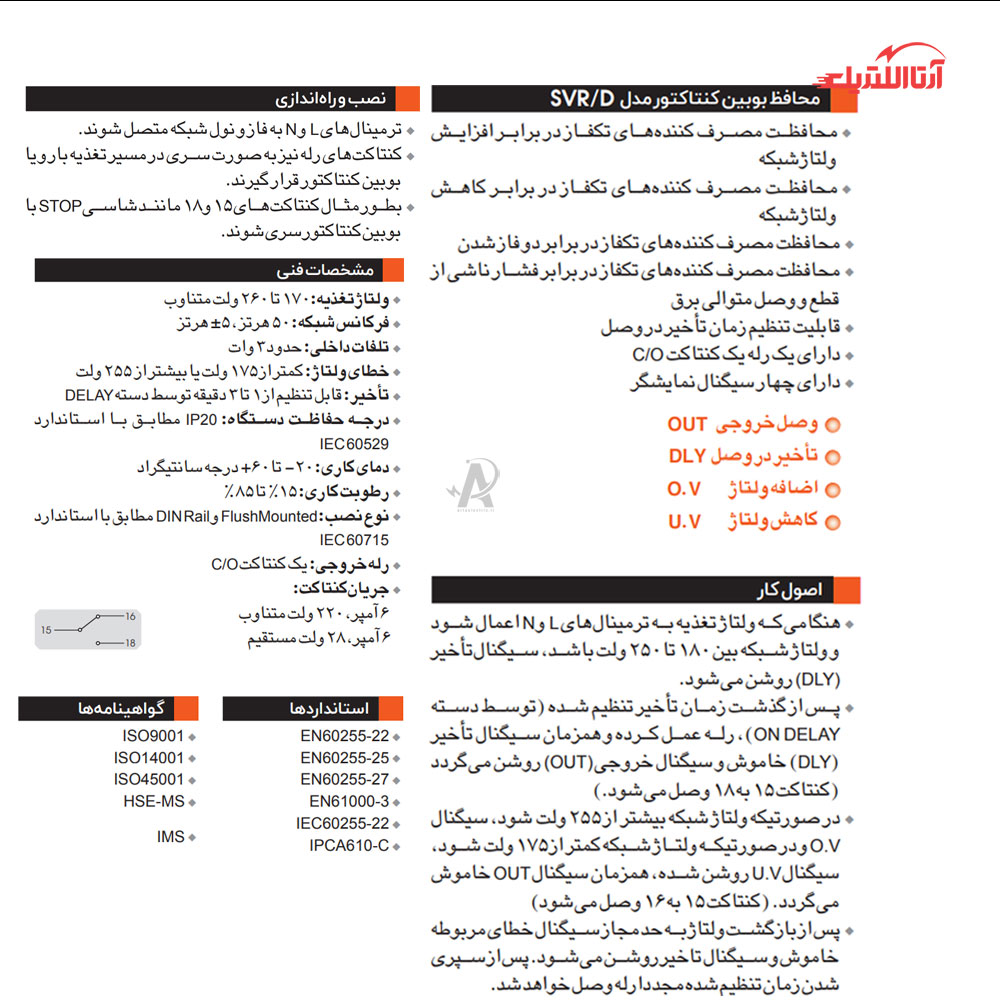

محافظ ولتاژ تک فاز برنا الکترونیک مدل SVR یک راهکار حرفهای و کارآمد برای ایمنسازی تمامی تجهیزات تک فاز در برابر افزایش ولتاژ شبکه، دو فاز شدن و قطع و وصل متوالی برق است. این محصول با طراحی دقیق مهندسی و بهرهگیری از قطعات باکیفیت و مقاوم، از بوبین کنتاکتور در برابر آسیبهای ناشی از ناپایداری جریان برق محافظت کرده و باعث افزایش طول عمر تجهیزات الکتریکی میشود.از ویژگیهای برجسته این محافظ میتوان به امکان تنظیم زمان تأخیر در وصل برای جلوگیری از ورود ناگهانی جریان و مجهز بودن به چهار نشانگر جهت نمایش وضعیت عملکرد اشاره کرد.
- قابلیت تنظیم زمان تأخیر در وصل از یک تا سه دقیقه
- دارای یک رله یک کنتاکت C/O

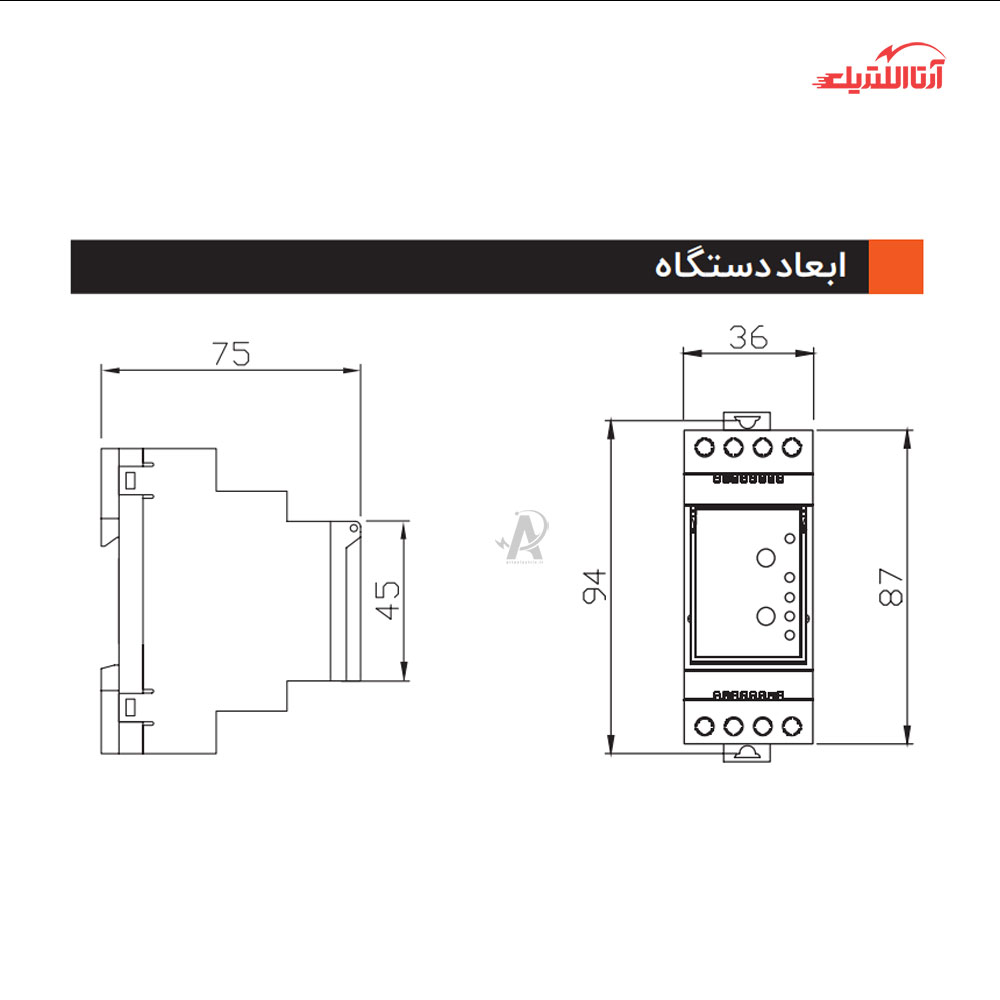

- نوع نصب: FlushMounted و DINRail مطابق با استاندارد IEC60715
- دارای چهار سیگنال جهت نمایش وصل خروجی،تاخیر در وصل ،اضافه ولتاژ و کاهش ولتاژ(DLY،O.V،U.V وOUT)
- خطای ولتاژ: کمتر از 175 ولت یا بیشتر از 225 ولت
- دارای گواهی IP20 برای جلوگیری از نفوذ گرد و غبار و رطوبت
- دمای کاری 20- تا 60+درجه سانتیگراد
نحوهی کار محافظ ولتاژ تک فاز برنا الکترونیک

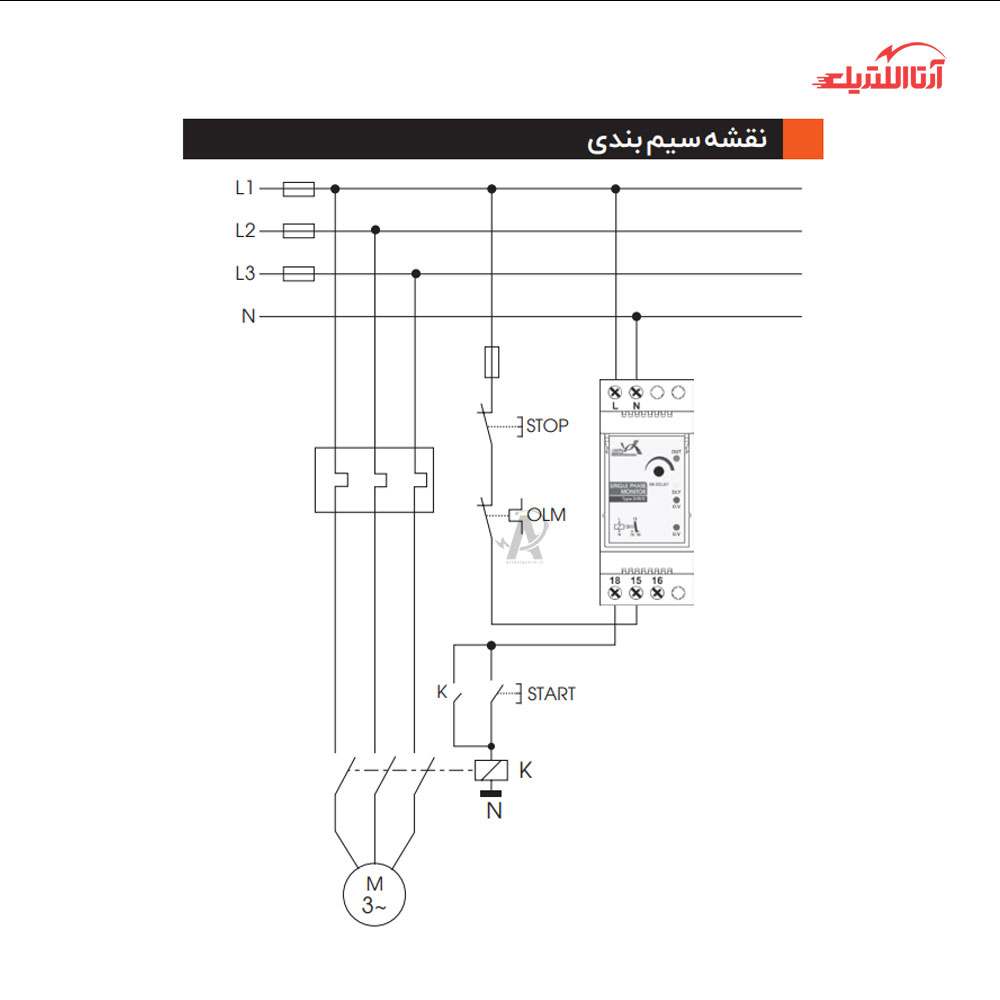

وقتی که ولتاژ تغذیه به ترمینال های L و N اعمال شــود و ولتاژ شبکه بیـن 180 تا 250 ولت باشد، سیگنال تأخیر DLY روشن می شود.بعداز گذشت زمان تأخیر تنظیم شده (توسط دستهON DELAY)، رله عمل کرده و همزمان سـیگنال تأخیر (DLY) خاموش و سیگنال خروجی (OUT) روشن میشود (کنتاکت 15 به 18 وصل می شود).در صورتیکه ولتاژ شبکه بیشتر از 255 ولت شود، سیگنال O.V و در صورتیکــه ولتــاژ شــبکه کمتر از 175 ولت شــود، سیگنال U.V روشن شــده، همزمان سیگنال OUT خاموش می گردد. (کنتاکت 15 به 16 وصل می شود).با بازگشت ولتاژ به محدوده مجاز، سیگنال خطا خاموش شده و سیگنال تأخیر فعال میشود. پس از گذشت زمان تنظیمشده، رله دوباره وصل خواهد شد.
