رله کاهش جریان برنا الکترونیک مدل UCM

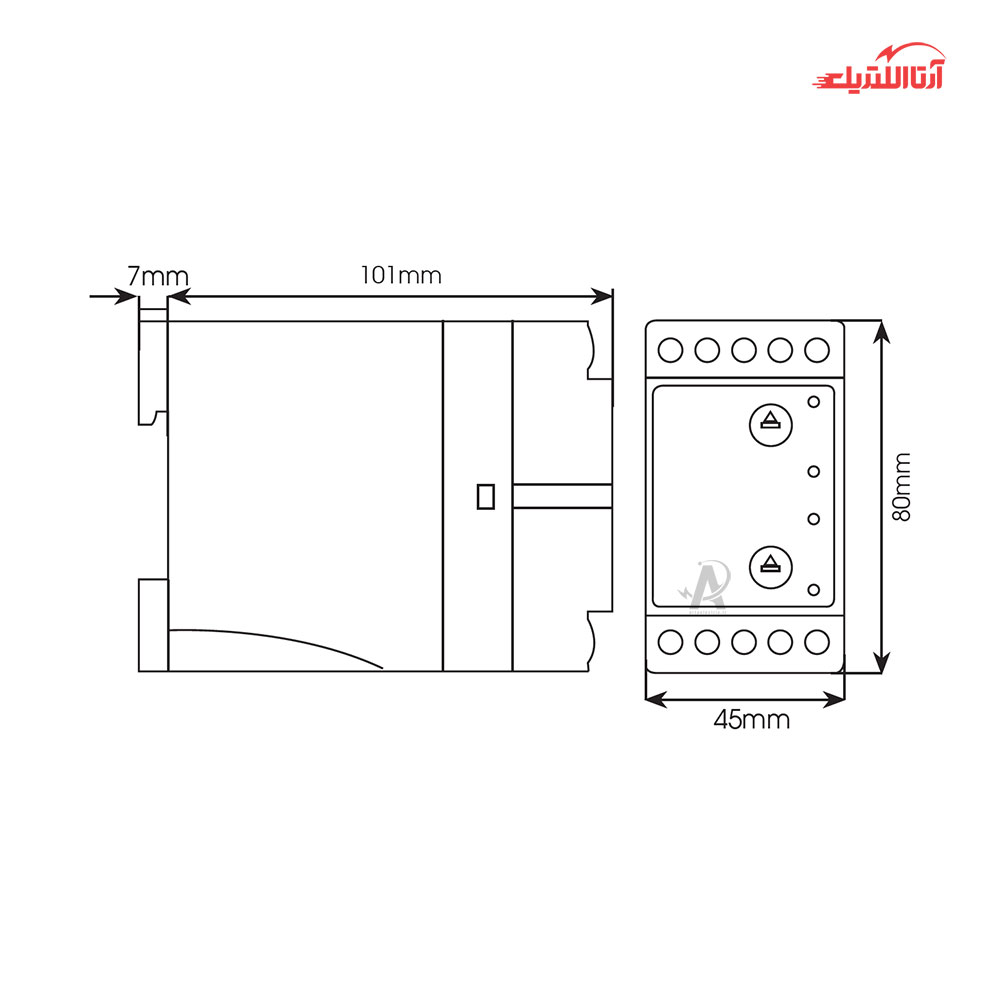

رله کاهش جریان برنا الکترونیک، برای حفاظت از تجهیزات در برابر کاهش جریان مستقیم (DC) یا متناوب (AC) در محدوده 5 درصد تا 120 درصد حد جریان (5‬ آمپر‭ ‬AC‭ ‬و‭ ‬برای‭ ‬جریان‌های‭ ‬بالاتر‭ ‬با‭ ‬استفاده‭ ‬از‭ ‬ترانس‭ ‬جریان‬‬‬‬‬‬‬‬‬‬‬‬‬) طراحی شده است.زمان تاخیر قطع توسط اپراتور و از طریق دسته DELAY قابل تنظیم می‌باشد.همچنین با توجه به محدوده وسیع ولتاژ تغذیه مستقیم یا متناوب، این محصول به آسانی در انواع تجهیزات قابل استفاده بوده و دارای دو سیگنال نمایش PWR (نمایشگر تغذیه ورودی) و FAULT (نمایشگر حالت خطا) است.

• تشخیص کاهش جریان از 0.25 تا 5 آمپر AC/DC
• قابل ارائه با تغذیه مجزا از 24 تا 380 ولت AC/DC
• قابلیت تنظیم زمان قطع از 0/15 تا 10 ثانیه
• دارای دو عملکرد قفل شونده و اتوماتیک

نحوه عملکرد رله کاهش جریان برنا مدل UCM

هنگامی که ولتاژ تغذیه به ترمینال‌های A1 و A2 اعمال شود و جریان نمونه ورودی به ترمینال‌های K و L متصل گردد، رله داخلی دستگاه فعال شده و اتصال داخلی بین ترمینال‌های ۱۵ و ۱۸ برقرار می‌شود. در این حالت، سیگنال PWR روشن بوده و سیگنال FAULT خاموش خواهد بود.اگر جریان نمونه ورودی از مقدار تنظیم‌شده توسط دسته CURR کمتر باشد، دستگاه فرآیند زمان‌سنجی را آغاز می‌کند. پس از اتمام زمان تعیین‌شده توسط دسته DELAY، سیگنال FAULT روشن شده و رله داخلی دستگاه غیر فعال می‌شود که در این حالت، اتصال داخلی بین ترمینال‌های 15 و 16 برقرار خواهد شد. در صورتی که طی این مدت جریان نمونه ورودی به مقدار مجاز کاهش یابد، وضعیت رله بدون تغییر باقی می‌ماند.پس از فعال شدن سیگنال خطا، در صورت افزایش جریان نمونه ورودی به حد مجاز، سیگنال FAULT خاموش شده و رله داخلی دستگاه فعال می‌شود، که در این حالت اتصال داخلی بین ترمینال‌های 15 و 18 برقرار خواهد شد.

در صورتی که ترمینال‌های J از هم باز باشند، دستگاه پس از هر خطا و رفع آن، به‌صورت خودکار مجدداً راه‌اندازی می‌شود.

اگر ترمینال‌های J به یکدیگر متصل باشند، پس از وقوع هر خطا و رفع آن، دستگاه تنها با فشردن شستی RESET مجدداً راه‌اندازی خواهد شد.
