رله کاهش ولتاژ برنا الکترونیک مدل UVM

معرفی

رله کاهش ولتاژ برنا مدل UVM

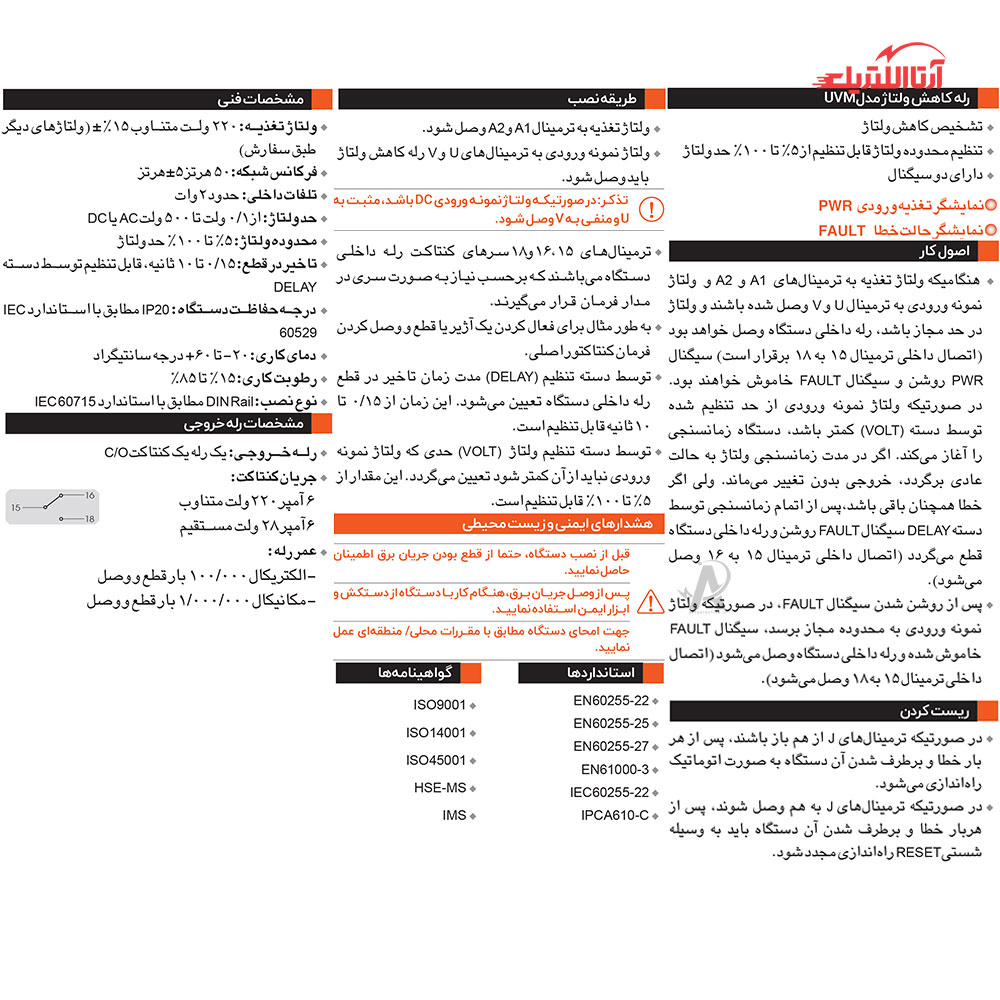

رله کاهش ولتاژ برنا الکترونیک، برای حفاظت از تجهیزات در برابر کاهش ولتاژ مستقیم (DC) یا متناوب (AC) در محدوده 20 درصد تا 120 درصد حد ولتاژ ( 0.1 ولت تا 500 ولت AC یا DC) طراحی شده است.زمان تاخیر قطع توسط اپراتور و از طریق دسته DELAY قابل تنظیم می‌باشد.همچنین با توجه به محدوده وسیع ولتاژ تغذیه مستقیم یا متناوب، این محصول به آسانی در انواع تجهیزات قابل استفاده بوده و دارای دو سیگنال نمایش PWR (نمایشگر تغذیه ورودی) و FAULT (نمایشگر حالت خطا) است.

• تشخیص رنج وسیع ولتاژ از صفر تا 600 ولت AC/DC
• دارای تغذیه ورودی مجزا از 24 تا 380 ولت AC/DC
• قابلیت تنظیم زمان قطع از 0/15 تا 10 ثانیه
• دارای دو عملکرد قفل شونده و اتوماتیک

نحوه‌ عملکرد رله کاهش ولتاژ برنا الکترونیک مدل UVM

هنگامی که ولتاژ تغذیه به ترمینال‌های A1 و A2 وصل شود و ولتاژ نمونه ورودی به ترمینال‌های U و V اعمال گردد و ولتاژ در محدوده مجاز قرار داشته باشد، رله داخلی دستگاه وصل می‌شود (اتصال داخلی ترمینال‌های 15 به 18 برقرار می‌گردد). در این حالت، سیگنال PWR روشن و سیگنال FAULT خاموش خواهد بود.اگر ولتاژ نمونه ورودی از حد تنظیم‌شده توسط دسته (VOLT) کمتر شود، دستگاه زمان‌سنجی را آغاز می‌کند و پس از پایان زمانسنجی توسط دسته DELAY، سیگنال FAULT روشن شده و رله داخلی دستگاه قطع می‌شود (اتصال داخلی ترمینال‌های 15 به ۱۶ برقرار می‌شود).بعد از روشن شدن سیگنال FAULT، اگر ولتاژ نمونه ورودی به محدوده مجاز بازگردد، سیگنال FAULT خاموش شده و رله داخلی دستگاه وصل می‌شود (اتصال داخلی ترمینال‌های 15 به 18 برقرار می‌گردد).
