معرفی

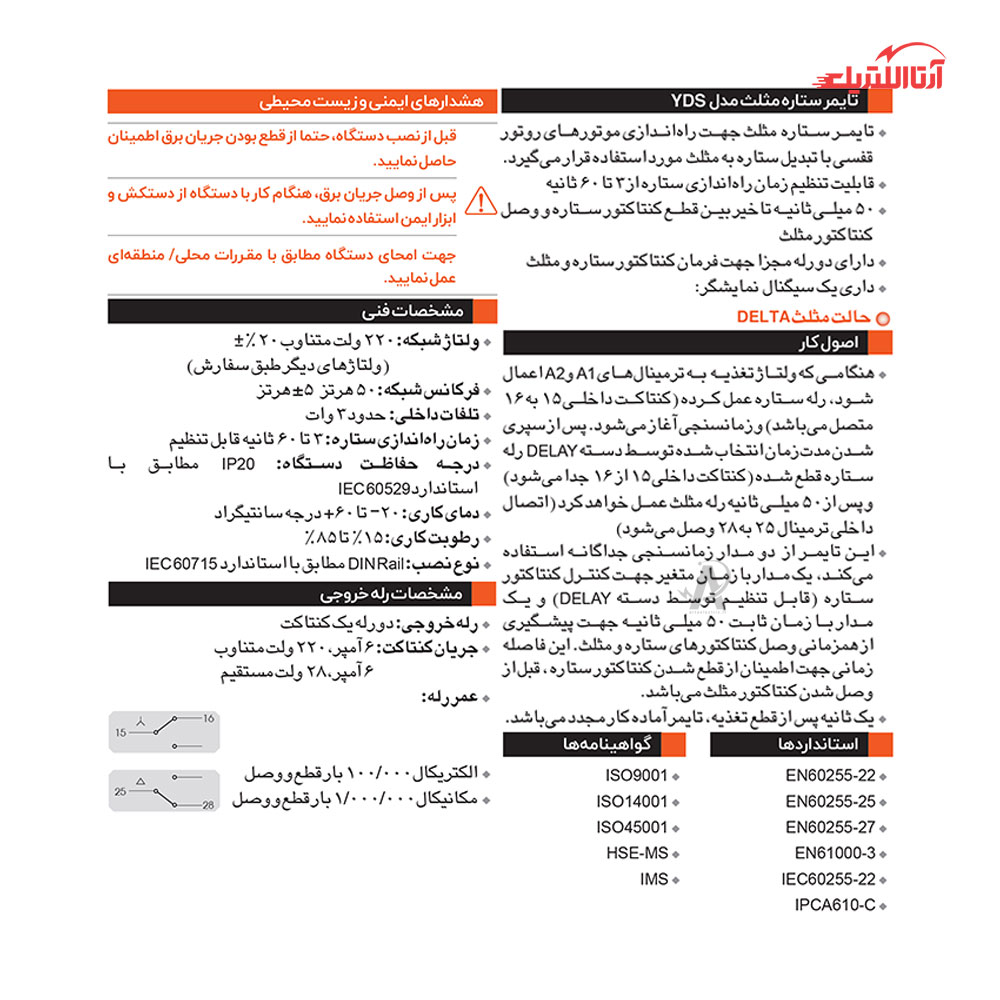

تایمر ستاره مثلث دو رله ای برنا مدل YDS
تایمر ستاره مثلث دو رلهای برنا الکترونیک مدل YDS یک دستگاه اتوماتیک است که برای راهاندازی نرم موتورهای سه فاز با توان بالا استفاده میشود. این تایمر با تغییر اتصالات موتور از حالت ستاره (Star) به مثلث (Delta)، باعث کاهش جریان راهاندازی شده و از تنشهای الکتریکی روی شبکه برق و موتور جلوگیری میکند.
- قابلیت تنظیم راه اندازی در حالت ستاره از 3 تا 60 ثانیه وجود دارد.
- تاخیر زمانی 50 میلی ثانیه بین قطع کنتاکتور ستاره و وصل کنتاکتور مثلث وجود دارد.
- دارای دو رله مجزا جهت فرمان کنتاکتور ستاره و مثلث
- داری یک سیگنال نمایشگر: حالت مثلث DELTA
نحوه عملکرد تایمر ستاره مثلث برنا الکترونیک:

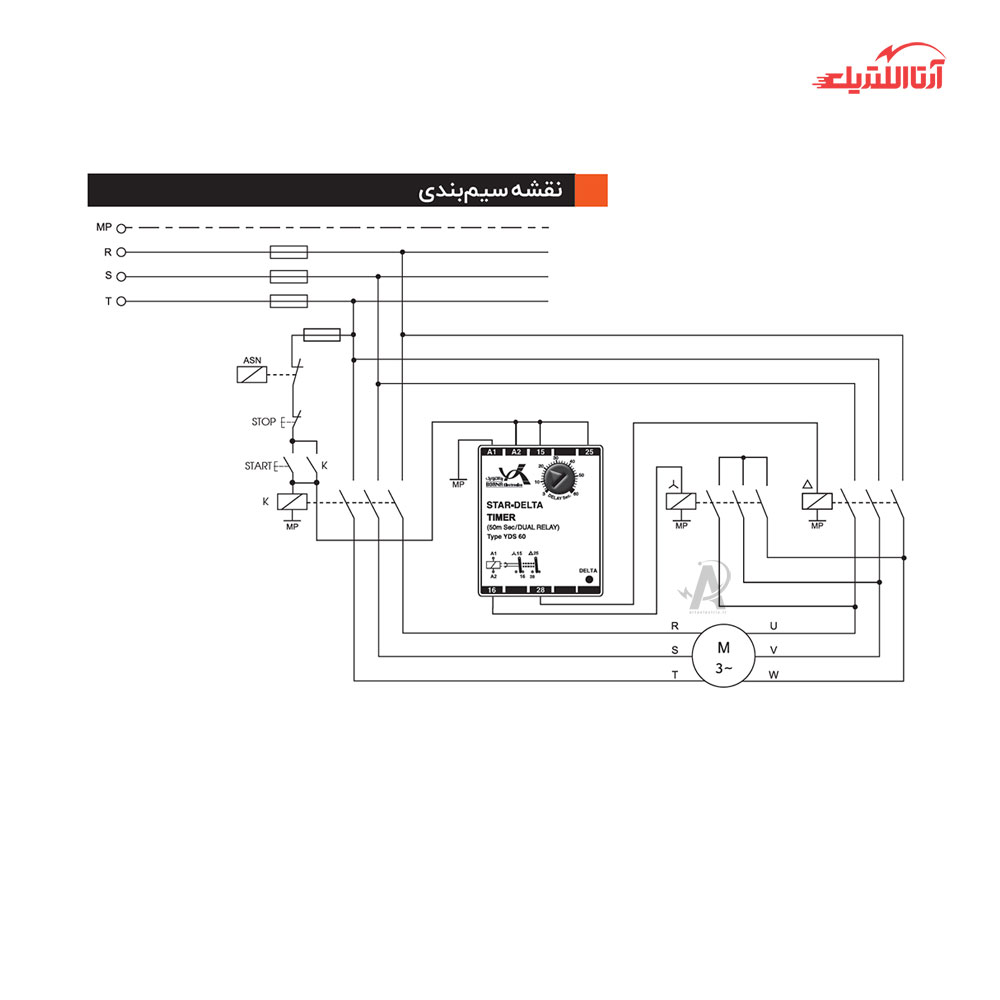

با اعمال ولتاژ تغذیه به ترمینالهای A1 و A2، رله ستاره فعال شده و اتصال داخلی بین ترمینالهای 15 و 16 برقرار میشود، در این حالت فرآیند زمانسنجی آغاز میگردد. پس از گذشت مدت زمان تنظیمشده توسط دسته DELAY، رله ستاره غیرفعال شده و اتصال بین 15 و 16 قطع میشود. سپس، پس از 50 میلیثانیه تأخیر، رله مثلث فعال شده و اتصال داخلی ترمینالهای 25 و 28 برقرار خواهد شد.این تایمر دارای دو مدار زمانسنجی مستقل است؛ یکی با زمان قابل تنظیم برای کنترل کنتاکتور ستاره (تنظیمشده توسط دسته DELAY) و دیگری با زمان ثابت ۵۰ میلیثانیه که از همزمانی وصل شدن کنتاکتورهای ستاره و مثلث جلوگیری میکند. این فاصله زمانی بهمنظور اطمینان از قطع کامل کنتاکتور ستاره قبل از فعال شدن کنتاکتور مثلث در نظر گرفته شده است.
