سنسور القایی سرتخت 12mm کابلی 2 سیم AC برند CNTD مدلCJY12E-02
سنسور القایی CJY12E-02 از برند معتبر CNTD یکی از تجهیزات پرکاربرد در سیستمهای اتوماسیون صنعتی است که با استفاده از اصل القای الکترومغناطیسی، برای تشخیص وجود یا موقعیت قطعات فلزی بدون تماس مستقیم طراحی شده است. این سنسور با ساختار استوانهای قطر 12 میلیمتر و اتصال کابلی دو سیم AC، عملکردی پایدار و قابل اعتماد را در محیطهای صنعتی فراهم میکند.
به لطف طراحی مقاوم و آببندی دقیق، این مدل در برابر گردوغبار، لرزش و رطوبت مقاوم بوده و طول عمر بالایی دارد. CJY12E-02 برای استفاده در خطوط تولید، ماشینآلات صنعتی و سیستمهای کنترلی که نیاز به تشخیص دقیق اجسام فلزی در فاصله کوتاه دارند، انتخابی ایدهآل محسوب میشود.
سنسورهای القایی سرتخت
کلمه سرتخت در سنسورهای القایی به این معنی است که سطح حساس سنسور کاملاً با سطح بدنه آن همتراز است. یعنی هیچ برآمدگی یا قسمتی از سنسور بالاتر از سطح بدنه قرار ندارد. از مزایای این سنسورها میتوان به ظاهر زیبا و یکپارچه آن اشاره کرد که با طراحی دستگاه های صنعتی هماهنگ است. همچنین به دلیل این که هیچ قسمت برجستهای در این سنسورها وجود ندارد احتمال آسیب دیدن آن در اثر برخورد با اجسام دیگر بسیار پایین است. و در آخر به دقت تشخیص بالای این سنسور میرسیم که با توجه به طراحی منحصر به فردی که دارد اجسام فلزی را در فاصله کم با دقت بالاتری نسبت به سنسورهای سربلند تشخیص میدهد.
سنسورهای القایی کابلی
این تعریف در سنسورهای القایی به نحوه اتصال فیزیکی این سنسورها به سیستم کنترل اشاره دارد. در واقع این سنسورها از طریق سیمهایی به مدار کنترل متصل میشوند تا اطلاعات را به آن منتقل کنند. سنسورهای القایی سیمی به دلیل نحوه اتصالی که دارند باعث ایجاد اتصال پایدار و قابل اطمینان میشوند که در برابر نویز و تداخلات الکترومغناطیسی مقاوم هستند همچنین انتقال دادهها از طریق سیمها با سرعت بالایی انجام میشود و برای صنایعی که نیازمند سرعت پاسخگویی بالا هستند انتخاب مناسبی است.
مزایای سنسور القایی سرتخت کابلی CNTD مدل CJY12E-02
- تشخیص دقیق اجسام فلزی بدون تماس فیزیکی
- طراحی سرتخت با ایمنی و مقاومت بالا در نصب
- عملکرد پایدار در ولتاژ AC دو سیمه
- بدنه مقاوم در برابر گردوغبار، لرزش و تغییرات دمایی
- طول عمر بالا و قابلیت اطمینان فوقالعاده
- مناسب برای محیطهای صنعتی و خطوط تولید مداوم
- دارای گواهی مقاومت محیطی IP67
- سهولت نصب
گواهی IP67
IP67 یک استاندارد بینالمللی است که میزان مقاومت یک دستگاه الکترونیکی در برابر نفوذ گرد و غبار و مایعات را مشخص میکند. این استاندارد در واقع دو عدد دارد که هر کدام به یک جنبه از مقاومت دستگاه اشاره میکند. عدد اول نشاندهنده مقاومت دستگاه در برابر نفوذ ذرات جامد مانند گرد و غبار است. در این مورد، عدد 6 به این معناست که دستگاه به طور کامل در برابر نفوذ گرد و غبار محافظت شده است. هم چنین عدد دوم نیز مقاومت دستگاه در برابر نفوذ مایعات مثل آب را نشان میدهد.عدد 7 به معنای این است که دستگاه میتواند تا 30 دقیقه در عمق یک متری آب غوطهور شود بدون اینکه آسیبی ببیند.به عبارت سادهتر، سنسور القایی سرتخت مدل CJY08E-01NA بر درجه حفاظت IP67 در برابر گرد و غبار و مایعات مقاوم است.
طول عمر بالا و قابلیت اطمینان
سنسورهای القایی CNTD با بدنهای از مواد مقاوم در برابر سایش، خوردگی و ضربه طراحی شدهاند تا در شرایط سخت صنعتی نیز عملکردی پایدار و دقیق داشته باشند. ساختار مکانیکی مستحکم و استفاده از متریال باکیفیت موجب میشود این سنسورها در برابر تغییرات دمایی، رطوبت و ارتعاشات محیطی مقاومت بالایی داشته باشند. بهدلیل دوام و طول عمر زیاد، سنسورهای القایی CNTD انتخابی ایدهآل برای کاربردهای صنعتی مداوم و خطوط تولید با عملکرد طولانیمدت هستند.

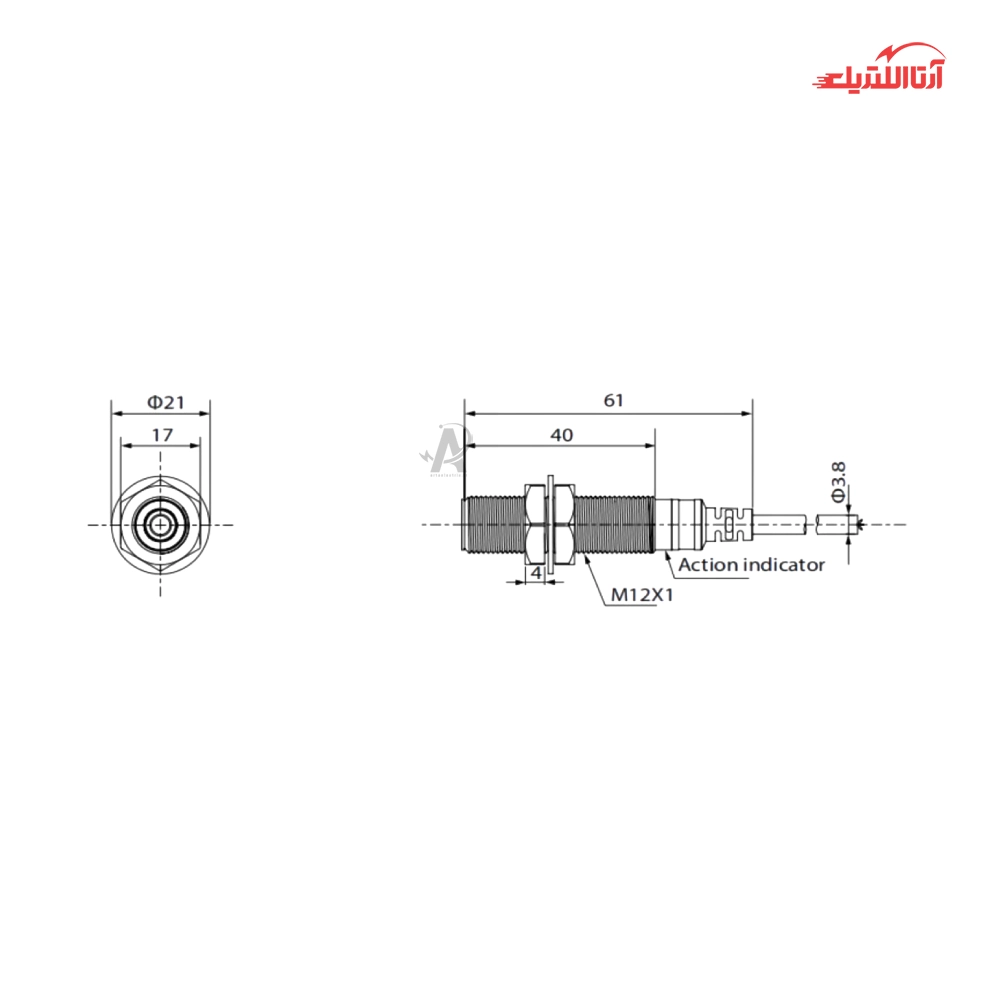

مشخصات فنی مهم سنسور القایی سر تخت 12mm کابلی 2 سیم CNTD مدل CJY12E-02
- قطر سنسور: 12 میلیمتر
- نوع اتصال: کابلی 2 سیم
- ولتاژ کاری: AC
- نوع خروجی: NO/NC (بر اساس مدل)
- محدوده تشخیص: مطابق استاندارد فلزی تعیین شده برای کاربرد صنعتی
- مقاومت محیطی: مقاوم در برابر گردوغبار، لرزش و تغییرات دما
تفاوت فاصله تنظیم و فاصله تشخیص در سنسورهای القایی
فاصله تشخیص حداکثر فاصلهای است که سنسور میتواند یک جسم فلزی را تشخیص دهد. به عبارت دیگر این فاصله نشاندهنده محدوده عملکرد سنسور است و یک مقدار ثابت دارد و قابل تنطیم شدن نیست. فاصله تنظیم فاصلهای است که کاربر میتواند به صورت دستی آن را تنظیم کند تا سنسور اجسام را در آن فاصله تشخیص دهد.
استاندارد هدف سنجش
استاندارد هدف سنجش در یک سنسور القایی، به مشخصات و ویژگیهای جسمی اشاره دارد که سنسور به طور بهینه برای تشخیص آن طراحی شده است. این استاندارد به عنوان یک مرجع برای مقایسه عملکرد سنسور با سایر سنسورها و همچنین برای اطمینان از اینکه سنسور در کاربرد مورد نظر به درستی عمل میکند، استفاده میشود.

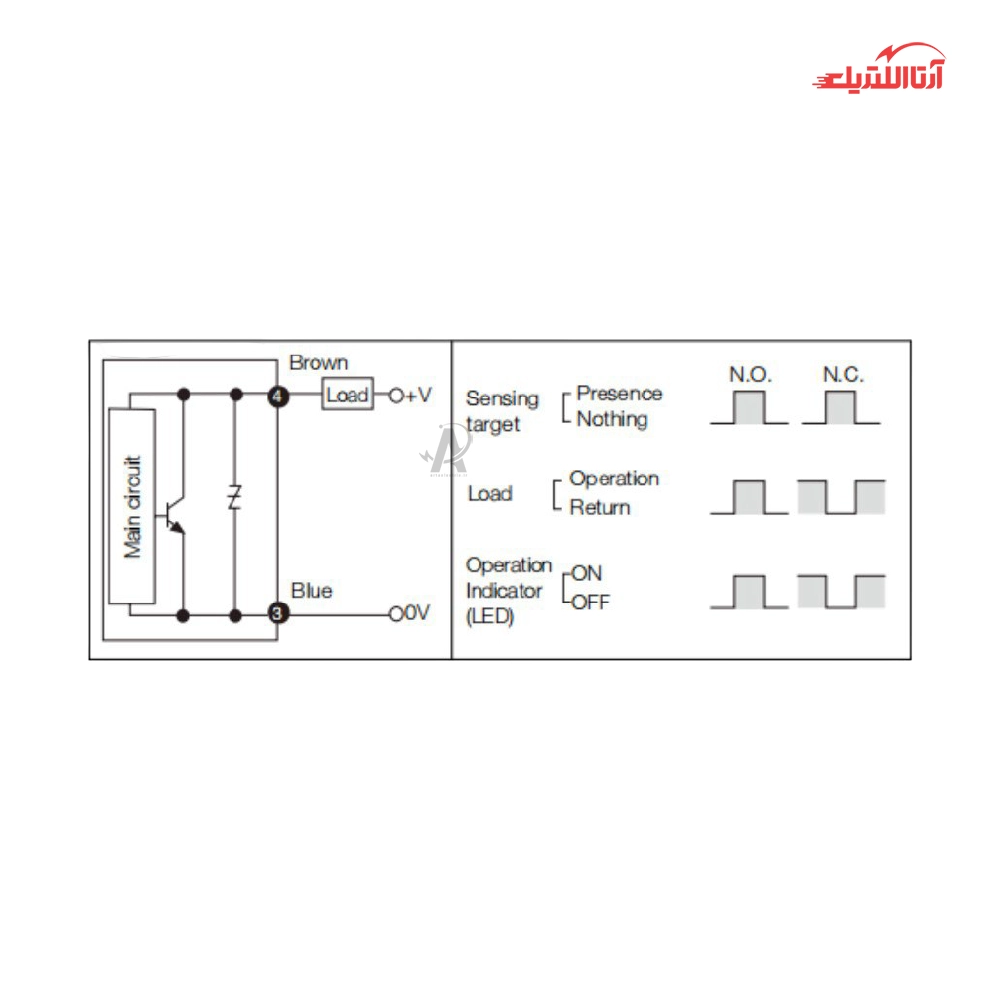

نوع کنترل خروجی
خروجی NPN: در سنسورهای القایی وقتی جسم فلزی به سنسور نزدیک میشود، ترانزیستور NPN فعال شده و سیگنالی را به سیستم کنترل ارسال میکند.
خروجی PNP: در سنسورهای القایی عملکرد سنسور PNP برعکس سنسور NPN است. هنگامی که جسمی به سنسور نزدیک میشود، ترانزیستور PNP مسیر جریان را قطع میکند.
NO (حالت عادی باز): در حالت عادی، مدار باز است و جریانی از آن عبور نمیکند. با فعال شدن یک شرط خاص (مثلاً نزدیک شدن یک جسم به سنسور)، مدار بسته شده و جریان برقرار میشود.
NC (حالت عادی بسته): در حالت عادی، مدار بسته است و جریانی از آن عبور میکند. با فعال شدن یک شرط خاص، مدار باز شده و جریان قطع میشود.

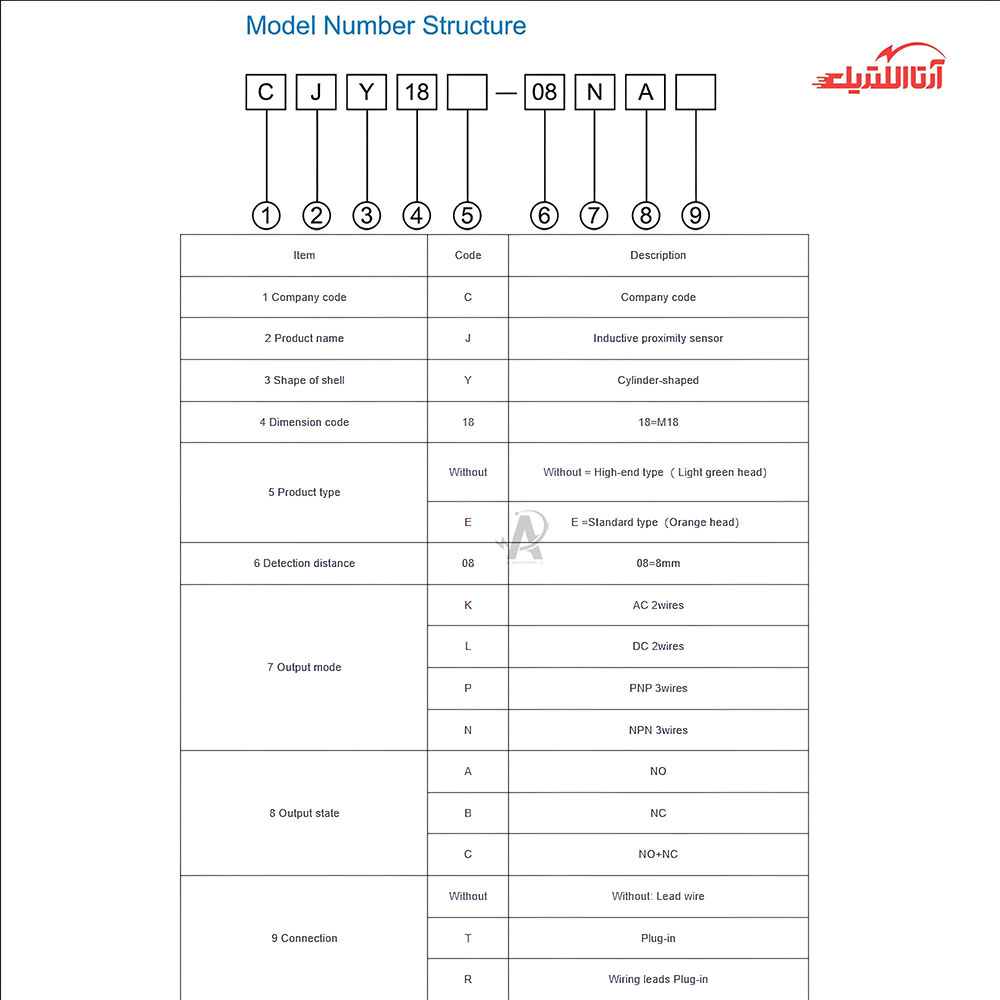

انواع خروجی در سنسور القایی سرتخت CNTD مدل CJY12E-02
- مدل CJY12E-02KA: در حالت عادی قطع، هنگام تشخیص وصل (NO)
- مدل CJY12E-02KB: در حالت عادی وصل، هنگام تشخیص قطع (NC)
با توجه به توضیحات بالا میتوانید نوع خروجی متناسب با صنعت و کار خود را انتخاب کنید. انتخاب صحیح نوع خروجی برای عملکرد صحیح سیستم کنترل بسیار مهم است. اگر از سنسوری با خروجی نامناسب استفاده کنید، ممکن است سیستم شما به درستی کار نکند یا حتی آسیب ببیند.
هیسترزیس
هیسترزیس در سنسورهای القایی به تفاوت بین فاصلهای که سنسور یک جسم فلزی را تشخیص میدهد و فاصلهای که سنسور سیگنال خروجی را قطع میکند گفته میشود. در واقع تفاوت بین فاصله تشخیص و فاصله قطع تشخیص همان هیسترزیس است.
چرا هیسترزیس در سنسور CJY12E-02 رخ میدهد؟
هیسترزیس در سنسورهای القایی به دلیل ویژگیهای مواد مغناطیسی و طراحی داخلی سنسور ایجاد میشود. هنگامی که یک جسم فلزی به سنسور نزدیک میشود، میدان مغناطیسی سنسور با میدان مغناطیسی جسم تداخل میکند و باعث ایجاد یک نیروی الکترومغناطیسی میشود. این نیرو باعث تغییر در وضعیت داخلی سنسور شده و در نهایت منجر به تغییر در سیگنال خروجی میشود.
نکات مهم برای استفاده بهینه از سنسور القایی سر تخت CNTD مدل CJY12E-02
- نوع خروجی را با مدار کنترل هماهنگ انتخاب کنید.
- سنسور را طوری نصب کنید که جسم فلزی دقیقاً روبهروی سطح حسگر قرار گیرد.
- از نصب نزدیک به منابع میدان مغناطیسی قوی خودداری شود.
- فاصله نصب را مطابق با دستورالعمل فنی و جنس قطعه تنظیم کنید.
نصب سنسور
اولین نکتهای که باید به آن توجه کنید محل نصب سنسور است؛ سنسور را در مکانی نصب کنید که جسم فلزی به طور مستقیم روبروی سطح حسگر قرار گیرد. سپس از تراز بودن آن اطمینان حاصل کنید و در آخر فاصله نصب سنسور را مطابق با مشخصات فنی آن تنظیم کنید.
کاربرد سنسور القایی CJY12E-02
- تشخیص قطعات فلزی در خطوط مونتاژ و بستهبندی
- کنترل موقعیت در ماشینآلات و تجهیزات صنعتی
- استفاده در سیستمهای اتوماسیون و رباتیک
- نظارت بر حرکت نوار نقاله و قطعهگذاری
- مناسب برای کاربردهای صنعتی در محیطهای مرطوب یا گردوغباردار
