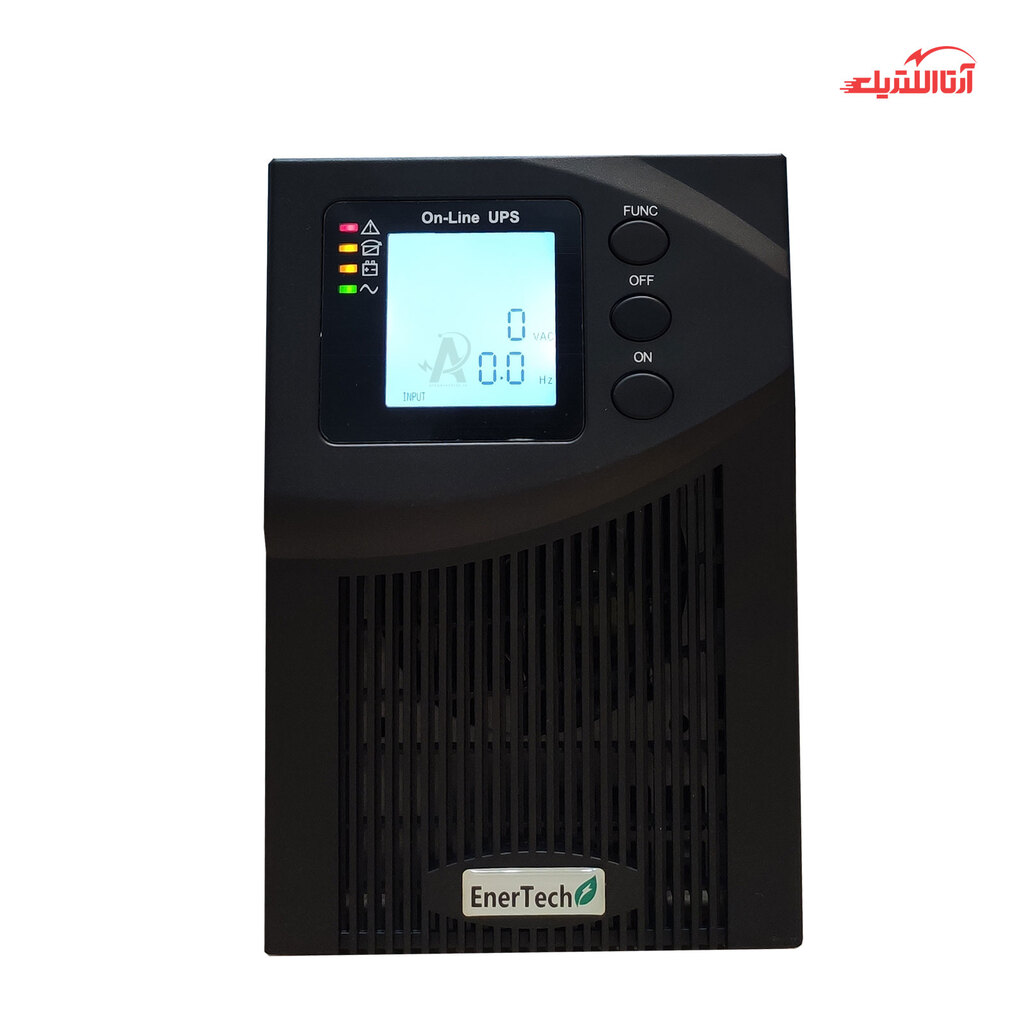

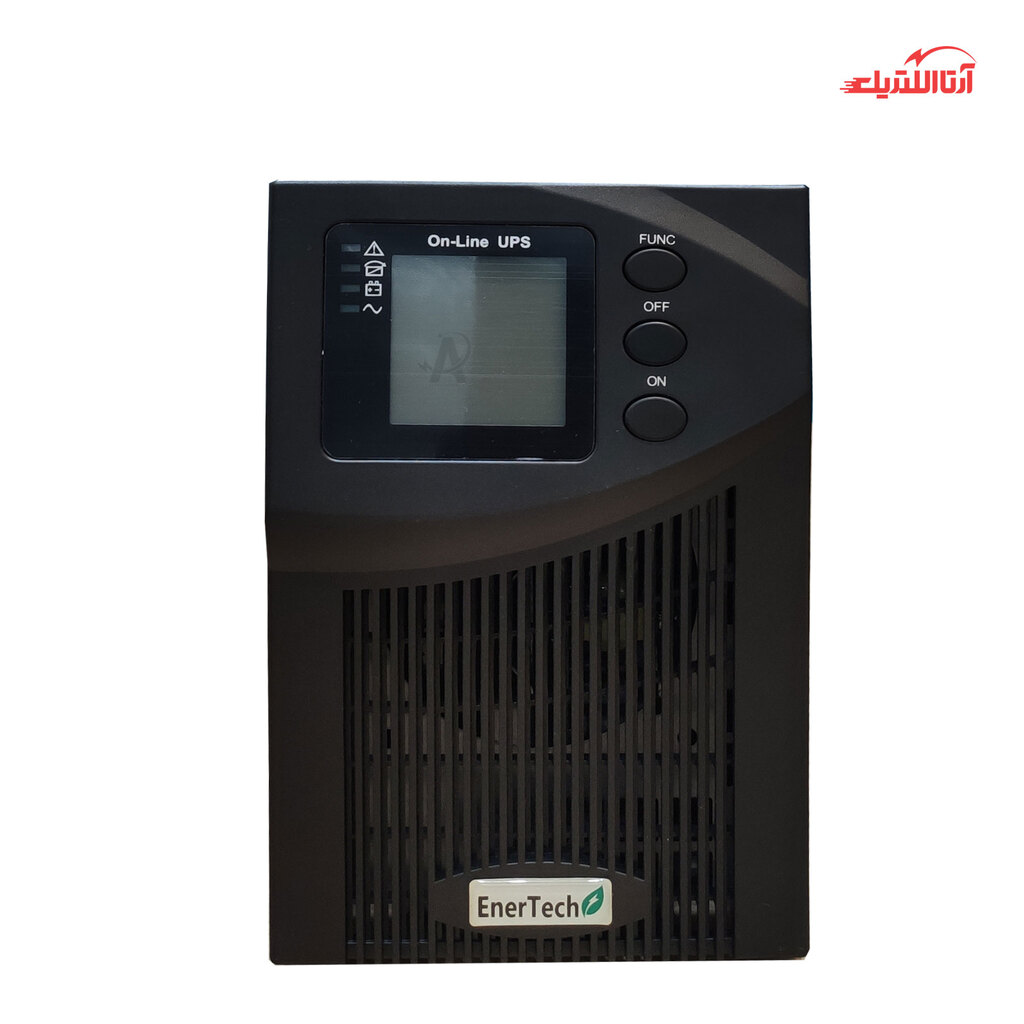

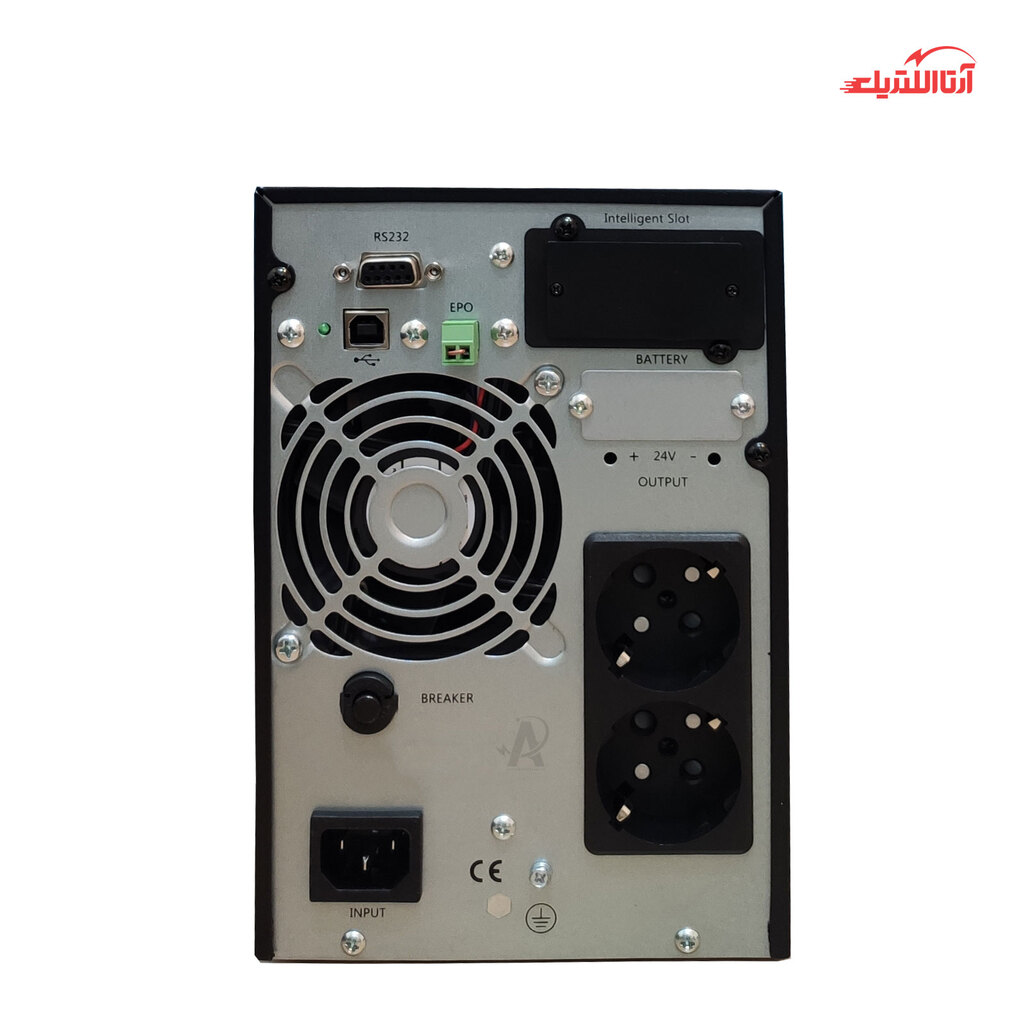

یو پی اس انرتک مدل Aktiv با ظرفیت 1000 ولت آمپر سری S
- همراه با دو عدد باتری داخلی
- یو پی اس تک فاز
- مناسب سیستمهای خانگی و اداری
- دارای نمایشگر LCD
توضیحات
بررسی یو پی اس انرتک مدل Aktiv با ظرفیت 1000 ولت آمپر
یو پی اس انرتک مدل Aktiv با ظرفیت 1000 ولت آمپر محصول شرکت آلمانی Enertech است. سری اکتیو نسل جدید UPSهای توان کوچک شرکت انرتک است. ورودی و خروجی این سری هر دو تک فاز و ضریت توان آن 0.9 است. با توجه به کارایی بالای این سری، باعث کاهش مصرف انرژی و در نهایت هزینه برق میشود. مشخصات عمومی این سری عبارتند از:
- محدوده ولتاژ ورودی گسترده (110 تا 300 ولت AC)
- ضریب توان ورودی 0.99 (با PFC)
- ژنراتور سازگار
- جریان شارژ ماکسیمم 12 آمپر (در مدلهای Long run)
- تنظیم جریان شارژ به وسیله LCD ( در مدلهای Long run)
- امکان انتخاب جریان شارژ 1 آمپر (2 آمپر در صورت داشتن دو باتری داخلی) برای باتریهای داخلی (در مدلهای Short run)
- حالتهای فرکانسی 50/60 هرتز
- امکان انتخاب ولتاژ خروج: 200، 208، 220، 230 و 240 ولت
- دارای حالت ECO برای صرفهجویی در مصرف انرژی
- کانالهای ارتباطی چندگانه USB / RS232
- طراحی شارژ باتری هوشمند برای عملکرد بهینه باتری
- پشتیبانی از باتری نوع لیتیوم و BMS
- عملکرد قطع بار با اولویت پایین
سیستم محافظت کامل سری Aktiv/Aktiv+
محافظت کامل سیستمهای UPS سری Aktiv / Aktiv + بالاترین سطح حفاظت و بالاترین کیفیت مراقبت را برای انواع کاربردها، به ویژه در کاربردهای مهم مانند سیستمهای امنیتی و دستگاههای الکترو پزشکی و فرآیندهای صنعتی و مخابراتی تضمین میکنند. Aktiv /Aktiv+ یک سیستم آنلاین مبدل دوگانه بدون وقفه از کلاس VFI SS 111 مطابق با IEC (EN-62040-3) است.
Aktiv/Aktiv+ بهره وری را افزایش میدهد و تأمین UPS توسط ژنراتورهای برق را ساده میکند. علاوه بر این، تلفات در سیستم و سیم پیچها، ضریب توان اصلاح شده و هارمونیکهای از بین رفته ، که توسط بارها و خود UPS نیز ایجاد میشوند، در این سری کاهش یافته است.
مشخصات فنی یو پی اس انرتک مدل Aktiv با ظرفیت 1000 ولت آمپر سری S
ظرفیت کلی این مدل یک کیلو ولت آمپر است که معادل 900 وات است.
ورودی:
- ولتاژ اسمی: 208، 220، 230 و 240 ولت (L+N+PE)
- محدوده ولتاژ: 110 تا 300 ولت AC
- محدوده فرکانس: فرکانس 50 هرتز: 45~55 هرتز و فرکانس 60 هرتز: 55~65 هرتز (حسگر خودکار)
- ضریب توان: 0.99
خروجی:
- ولتاژ خروجی: 208، 220، 230 و 240 ولت AC: به صورت پیشفرض بر روی 230 ولت قرار دارد.
- ضریب توان: 0.9
- تنظیم ولتاژ: 1± درصد
- فرکانس: محدوده همگامسازی شده
- کرست فکتور: 3:1
- THDv: در بارهای خطی کمتر از 2 درصد و در بارهای غیرخطی کمتر از 4 درصد
- شکل موج: سینوسی خالص
- بهرهوری: 88 درصد
باتری:
- نوع باتری: باتری سرب اسید VRLA
- ولتاژ: 24 ولت DC
- تعداد باتری: 2 عدد 9 آمپر ساعت
- ماکسیمم جریان شارژ: یک آمپر
محافظت:
- ظرفیت بیش از حد: 105%-110% برای 10 دقیقه، 110%-130% برای 1 دقیقه و 130%-150% برای 30 ثانیه
- دیگر محافظتها: اتصال کوتاه، گرمای زیاد، کاهش باتری، ولتاژ بیش از حد
- زنگهای هشدار: خرابی خط، کاهش باتری، زیاد بودن بار، خطای سیستم
- بای پس: >150%: یو پی اس به حالت بای پس باز میگردد وقتی استفاده نرمال است
استانداردها:
- ایمنی: IEC/EN62040-1,IEC/EN60950-1
- EMC: IEC61000-4-2 / IEC61000-4-3 / IEC61000-4-4 / IEC61000-4-5 / IEC61000-4-6 / 1EC610000-4-8
یو پی اس چیست؟
یو پی اس مخفف عبارت انگلیسی Uninterruptible Power Supply و به معنای منبع تغذیه بدون وقفه است. این منبع تغذیه الکترونیکی وظیفه تامین توان مورد نیاز بار مصرفی بدون وقفه را دارد. به عبارت دیگر این وسیله با استفاده از انرژی ذخیره شده در باتری، برق مورد نیاز مصرف کننده را تامین میکند. همچنین با توجه به اینکه سیستم UPS بین برق شهری و دستگاه مصرف کننده قرار میگیرد، برق شبکه را تنظیم و تثبت میکند و مانع از نفوذ نویز و اختلالات شبکه به تجهیزات حساس مصرف کننده میشود.
مهمترین کاربرد یو پی اس در مواقع قطعی برق است. با قطع برق، دستگاه بلافاصله وارد مدار میشود و برق مصرفی لازم را تامین میکند به طوری که قطع برق هیچ گونه اختلالی در سیستمها ایجاد نمیکند. با توجه به اینکه سیستم داخلی این دستگاه از وسایل الکتریکی در برابر نوسانات برق حفاظت میکند، باعث کاهش هزینه تعمیرات و خرابی سیستمها میشود و در موارد بسیاری از خرابی جلوگیری میکند.
سیستم یو پی اس وظیفه حفاظت از وسایل الکتریکی حساس در برابر نوسانات برق را دارد و این سیستم از تعمیرات و عقب افتادگی های هزینهدار جلوگیری به عمل می آورد. در واقع یو پی اس علاوه بر محافظت از دستگاه های الکتریکی حساس ، ثبات جریان برق تقویتی فراهم می آورد که به آنلاین ماندن برنامه های حساس کمک شایانی مینماید .
ویژگی های فنی
200-240
200-240
50-60
900
1
صفر تا مثبت 40
1000
حداکثر 95 درصد
0.90
LCD
