محافظ ولتاژ و جریان تکفاز 80 آمپر JBH مدل CVP-S کد P42080A1

معرفی

معرفی محافظ ولتاژ و جریان تکفاز 80 آمپر JBH مدل CVP-S کد P42080A1

محافظ ولتاژ و جریان تکفاز 80 آمپر مدل CVP-S کد P42080A1 از برند معتبر JBH، یک دستگاه حرفه‌ای برای محافظت از سیستم‌های الکتریکی تکفاز در مصارف صنعتی، تجاری و مسکونی است. این محافظ با توانایی تحمل جریان نامی 80 آمپر، از تجهیزات در برابر نوسانات خطرناک ولتاژ، اضافه‌ بار، قطعی نول و ولتاژهای ضربه‌ای محافظت می‌کند. استفاده از این محافظ اهمیت بالایی دارد، چرا که نه‌ تنها از سوختن یا آسیب دیدن دستگاه‌های پرمصرف مانند پمپ‌های آب، کمپرسورها، دستگاه‌های CNC و سیستم‌های روشنایی جلوگیری می‌کند، بلکه با قطع به‌ موقع مدار در صورت بروز خطا، از خطرات احتمالی مانند آتش‌ سوزی نیز پیشگیری می‌نماید. محافظ JBH با نصب آسان روی ریل DIN، جایگزینی مطمئن برای محافظ‌های سیار بوده و به‌ ویژه در مناطقی با نوسانات زیاد برق شهری، امنیت و پایداری شبکه برق را تضمین می‌کند.

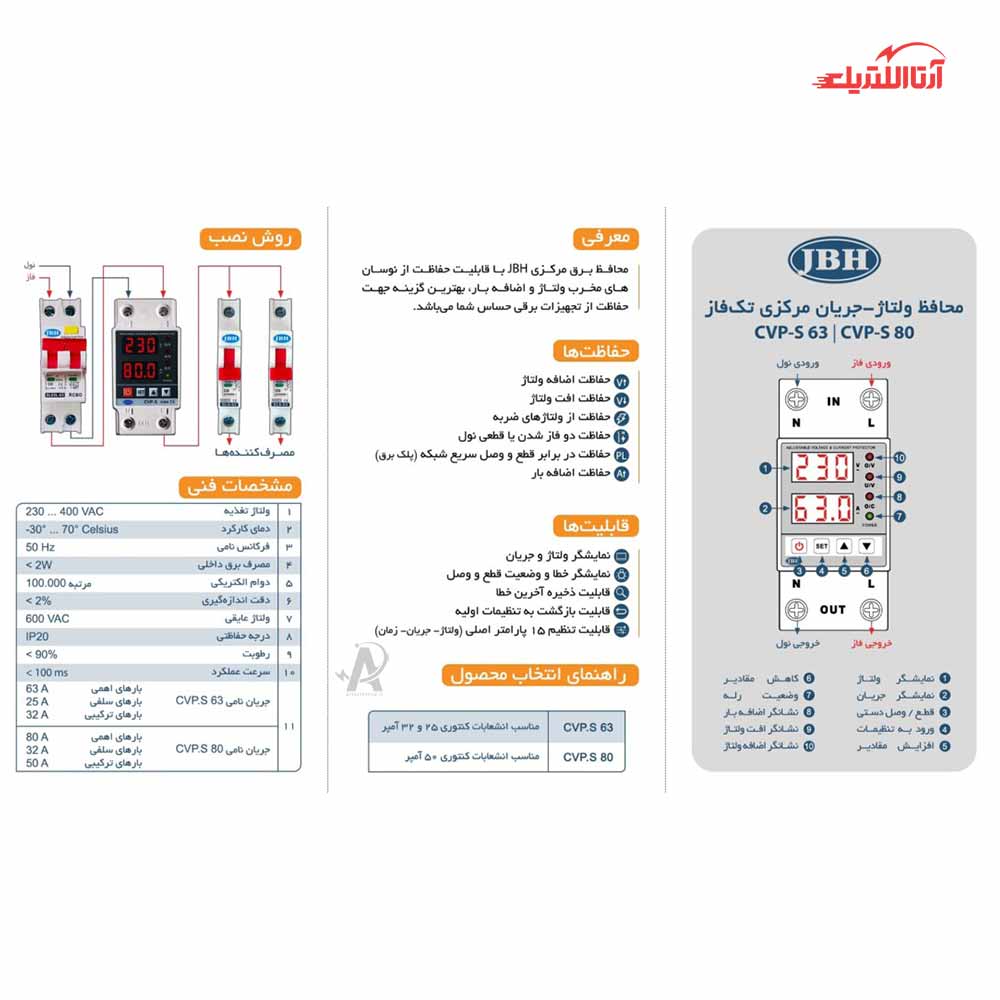

نحوه نصب محافظ ولتاژ و جریان تکفاز 80 آمپر JBH مدل CVP-S کد P42080A1

قطع برق تابلو

ابتدا برق اصلی را قطع کرده و با فازمتر یا مولتی‌متر، از نبود ولتاژ در سیم‌ها اطمینان حاصل کنید.

نصب روی ریل مینیاتوری

دستگاه را داخل تابلو برق و روی ریل استاندارد DIN نصب کنید. محل نصب باید خشک، دارای تهویه مناسب و دور از رطوبت و حرارت مستقیم باشد.

اتصال برق ورودی به ترمینال IN

برق شهر را به قسمت بالایی دستگاه که با IN مشخص شده متصل کنید:

• سیم فاز ورودی (L) به ترمینال L در بخش IN
• سیم نول ورودی (N) به ترمینال N در بخش IN
• اتصال خروجی به مصرف‌کننده از ترمینال OUT

سیم‌های خروجی به سمت بار یا تجهیزات مصرف‌کننده را به ترمینال‌های پایین دستگاه که با OUT مشخص شده‌اند وصل کنید:

• فاز خروجی به ترمینال L در بخش OUT
• نول خروجی به ترمینال N در بخش OUT
• بررسی اتصالات و سفت‌کردن پیچ‌ها

از سیم با سطح مقطع متناسب با جریان مصرفی استفاده کنید. تمامی پیچ‌های ترمینال را محکم ببندید، اما از اعمال فشار بیش از حد خودداری کنید. اتصالات شل می‌توانند باعث داغ‌شدن، جرقه و آسیب به دستگاه شوند.

روشن‌کردن و کنترل عملکرد

پس از اطمینان از صحیح بودن سیم‌کشی، برق را وصل کنید. نمایشگر دستگاه ولتاژ شبکه را نشان می‌دهد و پس از سپری‌شدن زمان تأخیر تنظیم‌شده، رله خروجی وصل می‌شود.

نکات مهم نصب

• ورودی برق شهر باید فقط به ترمینال‌های IN و خروجی مصرف‌کننده فقط به ترمینال‌های OUT متصل شود.
• این مدل برای برق تکفاز 220 ولت AC و جریان نامی ۸۰ آمپر طراحی شده است.
• دستگاه مسیر فاز را کنترل و قطع می‌کند؛ بااین‌حال نول نیز باید مطابق علائم N ورودی و خروجی به‌درستی عبور داده شود.
• برای حفاظت بهتر، استفاده از فیوز یا کلید مینیاتوری مناسب در بالادست دستگاه توصیه می‌شود.
• از نصب دستگاه در محیط مرطوب، داخل فضای بدون تهویه، یا نزدیک منابع حرارتی خودداری کنید.

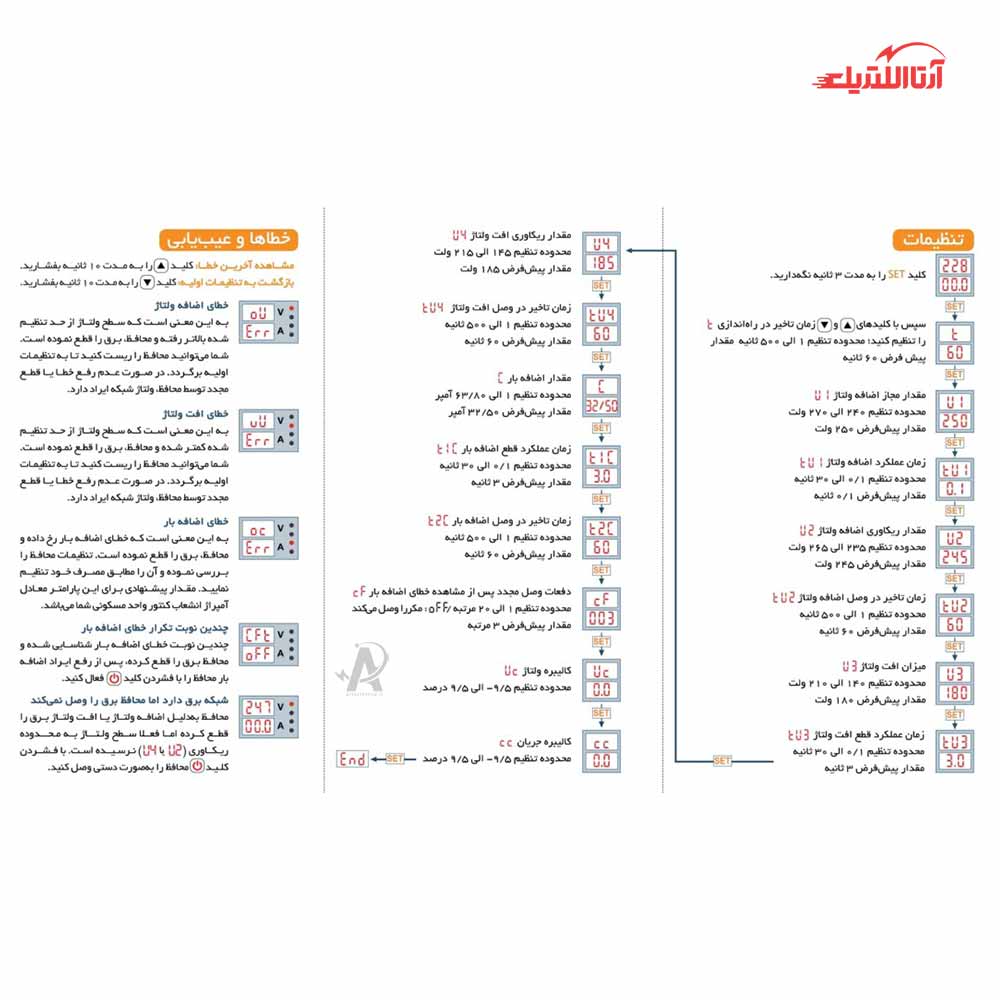

• پس از نصب، می‌توانید از طریق دکمه SET، محدوده قطع ولتاژ بالا و پایین، زمان تأخیر وصل و حد اضافه‌جریان را متناسب با شرایط محل تنظیم کنید.

مزایای محافظ ولتاژ و جریان تکفاز 80 آمپر JBH

• تنظیم دقیق محدوده ولتاژ و امکان کالیبره کردن رنج ولتاژ مجاز
• اتصال مجدد هوشمند و بازگشت خودکار پس از رفع خطا
• نصب سریع روی ریل DIN بدون نیاز به سیم‌کشی پیچیده
• محافظت در برابر ولتاژهای ضربه‌ای یا صاعقه
• دارای نمایشگر دیجیتال و نمایش ولتاژ لحظه‌ای و خطاهای ثبت شده
• ریست خودکار و بازگشت به حالت کار پس از تثبیت برق
• تنظیم پارامترها و امکان تنظیم زمان قطع و محدوده ولتاژ
• حفاظت چندلایه و محافظت در برابر اضافه‌ بار، قطع نول و دو فاز شدن
• حفاظت ولتاژی و تشخیص و قطع در صورت افت یا اضافه ولتاژ خطرناک

کاربردهای محافظ ولتاژ تکفاز 80 آمپر کد P42080A1

• نصب مرکزی در جعبه فیوز به جای محافظ سیار و حفاظت از کل سیستم برق منزل
• حفاظت از ماشین‌ آلات، موتورها، تابلوبرق، کمپرسور، CNC، لیزر و ماینرهای تکفاز
• محافظت از پمپ‌های آبیاری و کفکش تکفاز در برابر نوسانات برق
