معرفی

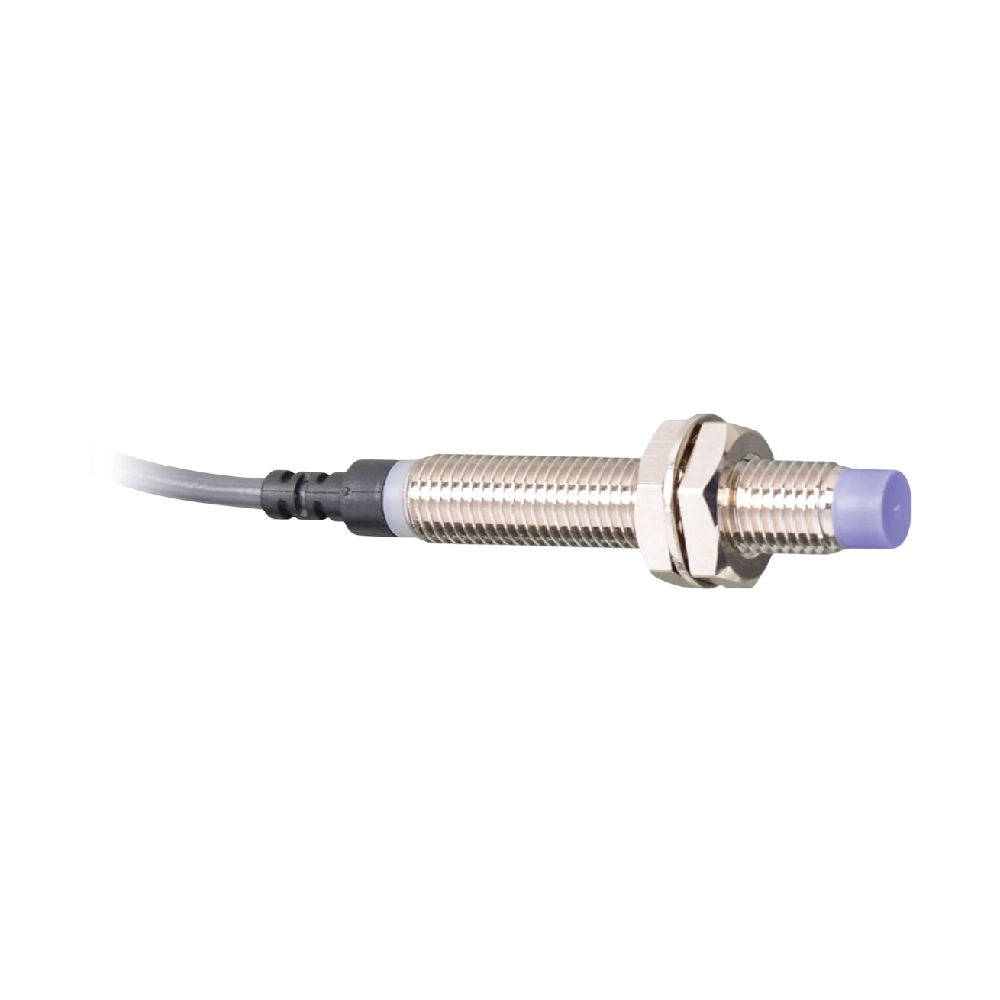

سنسور القایی سربلند 8mm کابلی 3 سیم CNTD مدل CJY08S-03
سنسور القایی CJY08S-03 از برند CNTD یکی از سنسورهای دقیق و قابل اعتماد در حوزه اتوماسیون صنعتی و کنترل فرآیندها است که بر اساس اصل القای الکترومغناطیسی کار میکند. این سنسور برای تشخیص وجود یا موقعیت قطعات فلزی بدون تماس مستقیم طراحی شده و با ساختار استوانهای قطر 8 میلیمتر، قابلیت عملکرد دقیق، سریع و بدون خطا را در خطوط تولید و ماشینآلات صنعتی فراهم میکند.
مدل CJY08S-03 از نوع سربلند (Non-flush) است و با اتصال کابلی 3 سیمه، ارتباطی پایدار، مقاوم و بدون نویز با مدار کنترل ایجاد میکند. این سنسور با ولتاژ DC سازگار بوده و به لطف بدنه مقاوم در برابر ضربه، لرزش و گردوغبار، عملکردی پایدار و طول عمر بالایی دارد که آن را برای محیطهای صنعتی سخت و پرارتعاش ایدهآل میسازد.
سنسورهای القایی سر بلند
برخلاف سنسورهای سرتخت که قسمت حساس آنها همسطح با بدنه است؛ سنسورهای سربلند دارای یک برجستگی قابل مشاهده هستند. این برجستگی باعث افزایش شدت میدان مغناطیسی در ناحیه اطراف خود میشود. و این سنسورها را قادر میسازد اجسام فلزی را از فاصله بیشتری نسبت به سنسورهای سرتخت تشخیص دهند. همچنین برجستگی سنسور باعث میشود کمتر در معرض آلودگی مستقیم قرار گیرد و عملکرد آن تحت تأثیر عوامل خارجی مانند گرد و غبار باشد.
سنسورهای القایی کابلی
این تعریف در سنسورهای القایی به نحوه اتصال فیزیکی این سنسورها به سیستم کنترل اشاره دارد. در واقع این سنسورها از طریق سیمهایی به مدار کنترل متصل میشوند تا اطلاعات را به آن منتقل کنند. سنسورهای القایی سیمی به دلیل نحوه اتصالی که دارند باعث ایجاد اتصال پایدار و قابل اطمینان میشوند که در برابر نویز و تداخلات الکترومغناطیسی مقاوم هستند همچنین انتقال دادهها از طریق سیمها با سرعت بالایی انجام میشود و برای صنایعی که نیازمند سرعت پاسخگویی بالا هستند انتخاب مناسبی است.
مزایای سنسور القایی سربلند کابلی CNTD مدل CJY08S-03
- تشخیص دقیق اجسام فلزی بدون تماس فیزیکی
- طراحی سربلند با فاصله تشخیص بیشتر نسبت به مدلهای سرتخت
- عملکرد پایدار در برابر گردوغبار، رطوبت و لرزش
- پاسخدهی سریع و دقت بالا در تشخیص
- طول عمر بالا و هزینه نگهداری پایین
- مناسب برای ماشینآلات، خطوط مونتاژ، رباتیک و سیستمهای بستهبندی
- دارای گواهی مقاومت محیطی IP67
- سهولت نصب
گواهی IP67
IP67 یک استاندارد بینالمللی است که میزان مقاومت یک دستگاه الکترونیکی در برابر نفوذ گرد و غبار و مایعات را مشخص میکند. این استاندارد در واقع دو عدد دارد که هر کدام به یک جنبه از مقاومت دستگاه اشاره میکند. عدد اول نشاندهنده مقاومت دستگاه در برابر نفوذ ذرات جامد مانند گرد و غبار است. در این مورد، عدد 6 به این معناست که دستگاه به طور کامل در برابر نفوذ گرد و غبار محافظت شده است. هم چنین عدد دوم نیز مقاومت دستگاه در برابر نفوذ مایعات مثل آب را نشان میدهد.عدد 7 به معنای این است که دستگاه میتواند تا 30 دقیقه در عمق یک متری آب غوطهور شود بدون اینکه آسیبی ببیند.به عبارت سادهتر، سنسور القایی سرتخت مدل CJY08E-01NA بر درجه حفاظت IP67 در برابر گرد و غبار و مایعات مقاوم است.
طول عمر بالا و قابلیت اطمینان
بدنهی مقاوم این سنسور از متریال ضد خوردگی و ضد سایش ساخته شده است و طراحی مکانیکی آن در برابر ضربه، لرزش و تغییرات دما بسیار مقاوم است. همین ویژگیها موجب شده تا مدل CJY08S-03 به یکی از گزینههای محبوب در میان صنایع خودکار، بستهبندی، ماشینسازی و کنترل فرآیند تبدیل شود.

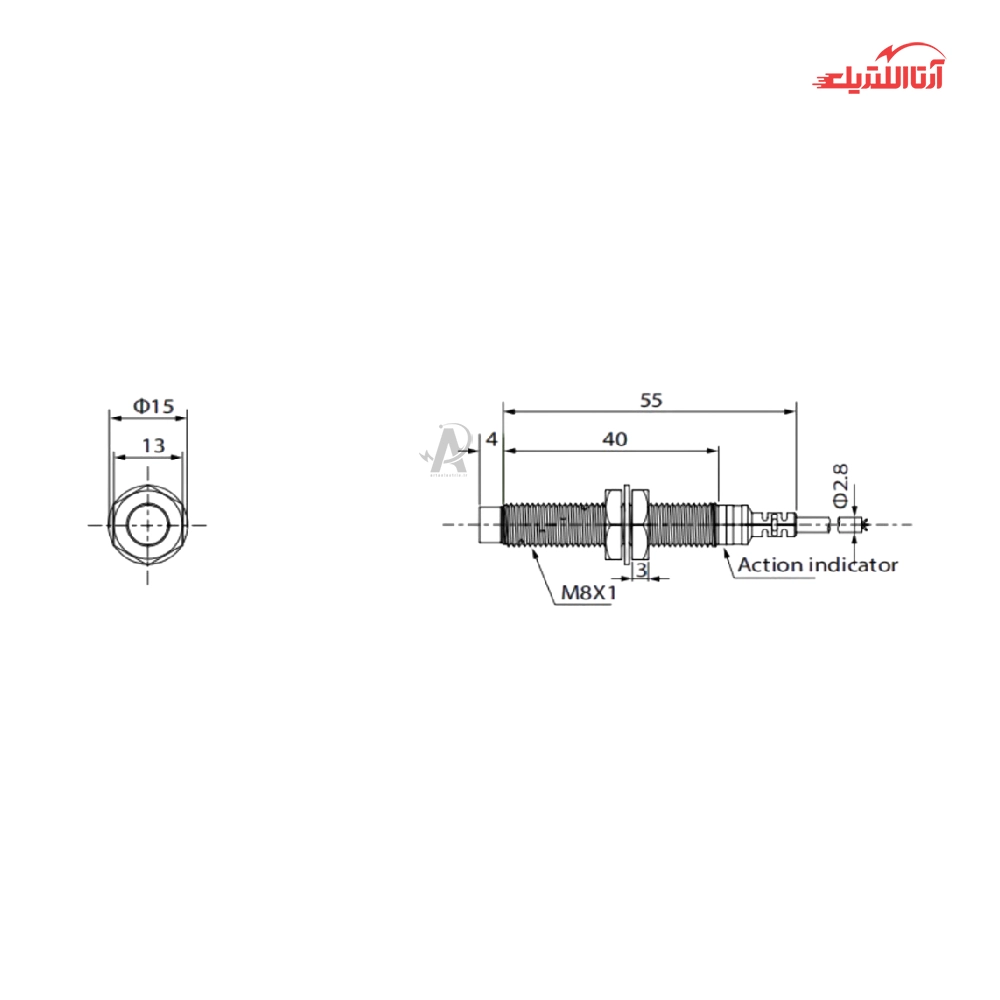

مشخصات فنی مهم سنسور القایی سربلند 8mm کابلی CNTD مدل CJY08S-03
- قطر سنسور: 8 میلیمتر
- نوع اتصال: کابلی 3 سیم
- ولتاژ کاری: DC
- نوع خروجی: NPN/PNP، NO/NC (بر اساس مدل)
- محدوده تشخیص: مطابق استاندارد فلزی تعیین شده برای کاربرد صنعتی
- مقاومت محیطی: مقاوم در برابر گردوغبار، لرزش و تغییرات دما
تفاوت فاصله تنظیم و فاصله تشخیص در سنسورهای القایی
فاصله تشخیص حداکثر فاصلهای است که سنسور میتواند یک جسم فلزی را تشخیص دهد. به عبارت دیگر این فاصله نشاندهنده محدوده عملکرد سنسور است و یک مقدار ثابت دارد و قابل تنطیم شدن نیست. فاصله تنظیم فاصلهای است که کاربر میتواند به صورت دستی آن را تنظیم کند تا سنسور اجسام را در آن فاصله تشخیص دهد.
استاندارد هدف سنجش
استاندارد هدف سنجش در یک سنسور القایی، به مشخصات و ویژگیهای جسمی اشاره دارد که سنسور به طور بهینه برای تشخیص آن طراحی شده است. این استاندارد به عنوان یک مرجع برای مقایسه عملکرد سنسور با سایر سنسورها و همچنین برای اطمینان از اینکه سنسور در کاربرد مورد نظر به درستی عمل میکند، استفاده میشود.

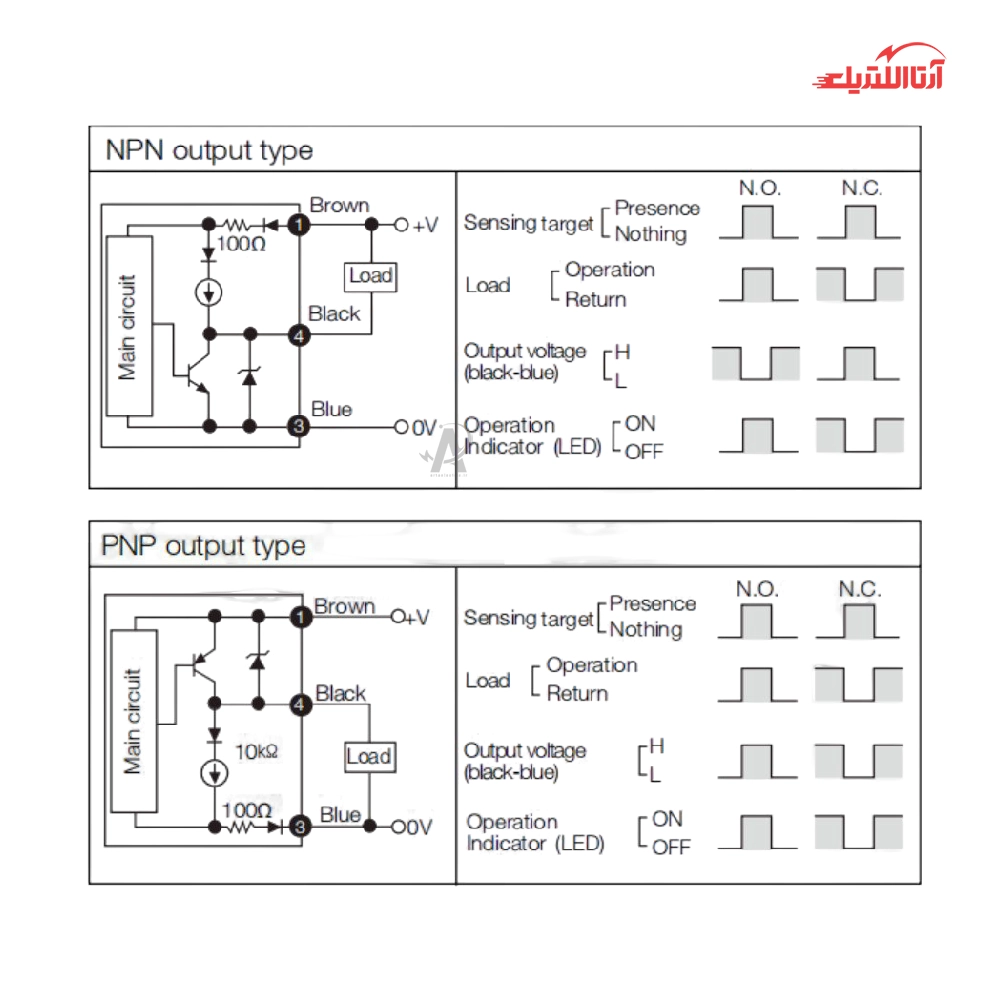

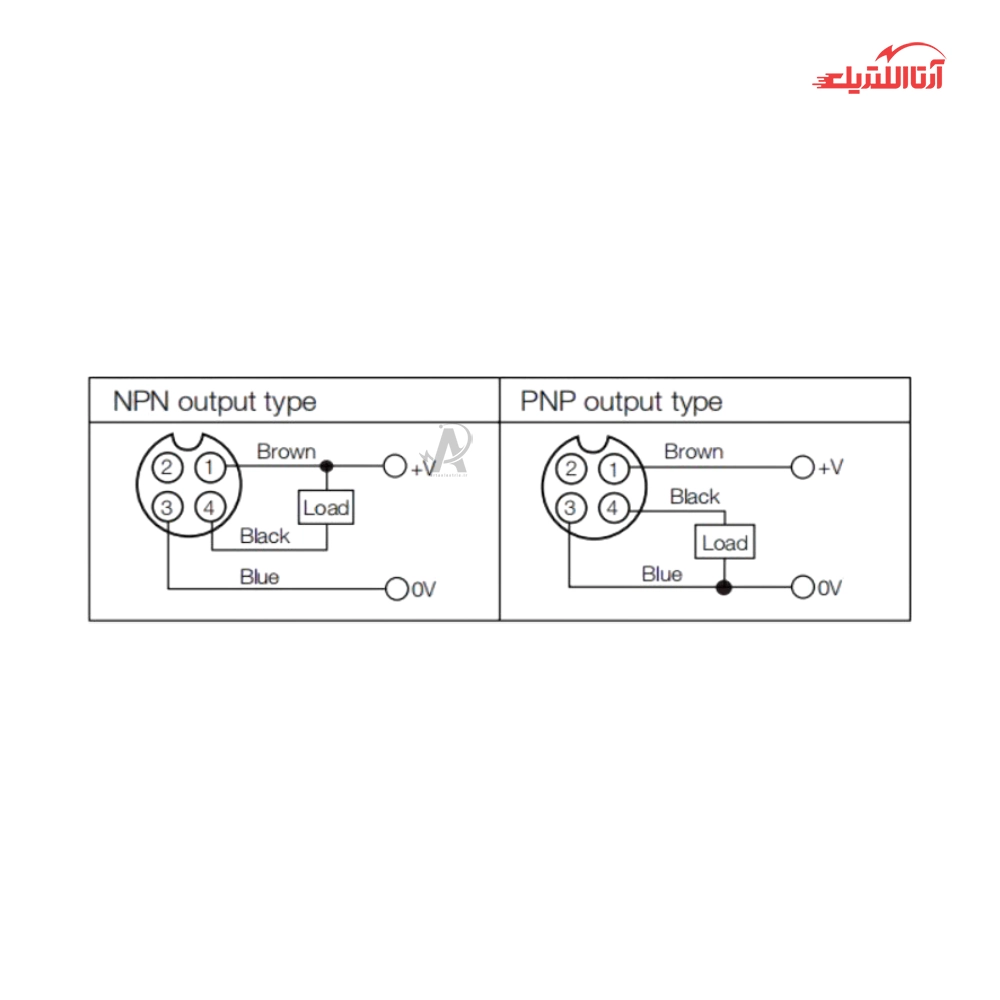

نوع کنترل خروجی
خروجی NPN: در سنسورهای القایی وقتی جسم فلزی به سنسور نزدیک میشود، ترانزیستور NPN فعال شده و سیگنالی را به سیستم کنترل ارسال میکند.
خروجی PNP: در سنسورهای القایی عملکرد سنسور PNP برعکس سنسور NPN است. هنگامی که جسمی به سنسور نزدیک میشود، ترانزیستور PNP مسیر جریان را قطع میکند.
NO (حالت عادی باز): در حالت عادی، مدار باز است و جریانی از آن عبور نمیکند. با فعال شدن یک شرط خاص (مثلاً نزدیک شدن یک جسم به سنسور)، مدار بسته شده و جریان برقرار میشود.
NC (حالت عادی بسته): در حالت عادی، مدار بسته است و جریانی از آن عبور میکند. با فعال شدن یک شرط خاص، مدار باز شده و جریان قطع میشود.

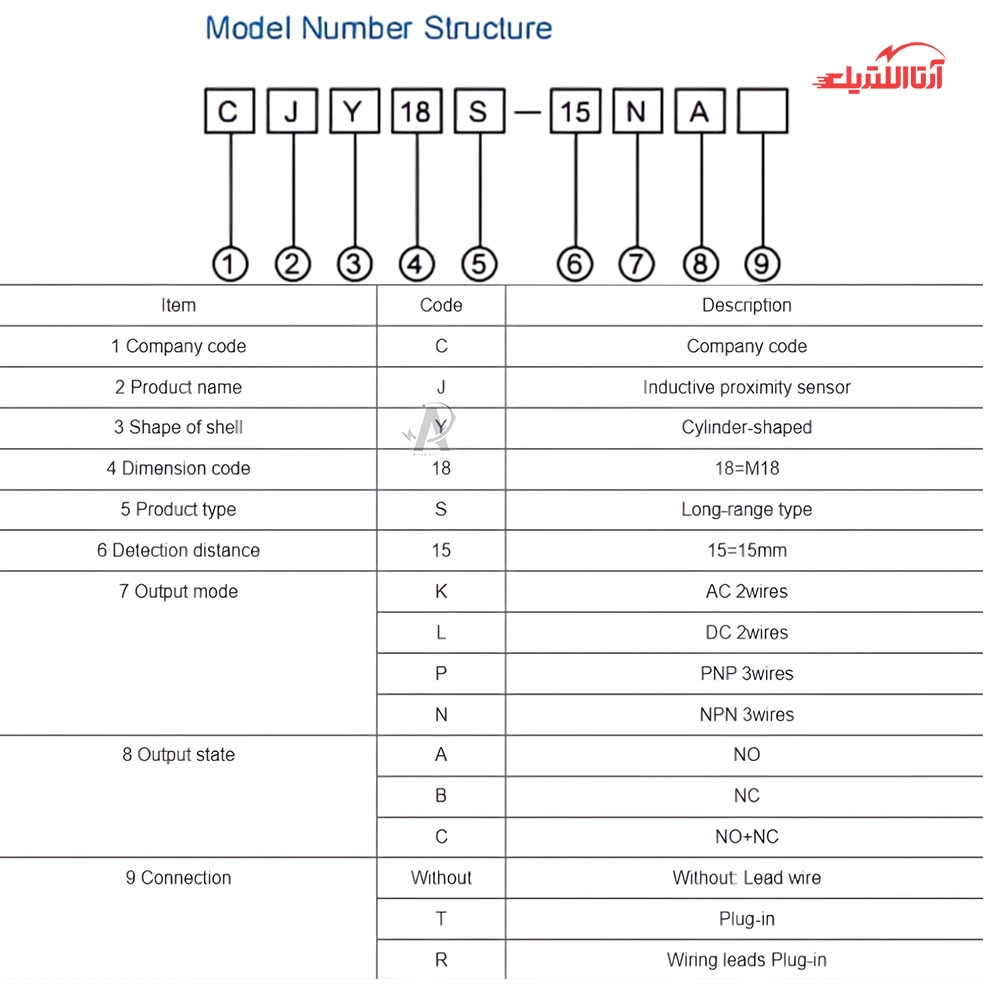

انواع خروجی در سنسور القایی سربلند CNTD مدل CJY08S-03
- مدل CJY08S-03NA: منفی در حالت عادی باز (NPN NO)
- مدل CJY08S-03PA: مثبت در حالت عادی باز (PNP NO)
- مدل CJY08S-03NB : منفی در حالت عادی بسته (NPN NC)
- مدل CJY08S-03PB: مثبت درحالت عادی بسته (PNP NC)
با توجه به توضیحات بالا میتوانید نوع خروجی متناسب با صنعت و کار خود را انتخاب کنید. انتخاب صحیح نوع خروجی برای عملکرد صحیح سیستم کنترل بسیار مهم است. اگر از سنسوری با خروجی نامناسب استفاده کنید، ممکن است سیستم شما به درستی کار نکند یا حتی آسیب ببیند.
هیسترزیس
هیسترزیس در سنسورهای القایی به تفاوت بین فاصلهای که سنسور یک جسم فلزی را تشخیص میدهد و فاصلهای که سنسور سیگنال خروجی را قطع میکند گفته میشود. در واقع تفاوت بین فاصله تشخیص و فاصله قطع تشخیص همان هیسترزیس است.
چرا هیسترزیس در سنسور CJY08S-03 رخ میدهد؟
هیسترزیس در سنسورهای القایی به دلیل ویژگیهای مواد مغناطیسی و طراحی داخلی سنسور ایجاد میشود. هنگامی که یک جسم فلزی به سنسور نزدیک میشود، میدان مغناطیسی سنسور با میدان مغناطیسی جسم تداخل میکند و باعث ایجاد یک نیروی الکترومغناطیسی میشود. این نیرو باعث تغییر در وضعیت داخلی سنسور شده و در نهایت منجر به تغییر در سیگنال خروجی میشود.
نکات مهم برای استفاده بهینه از سنسور القایی سربلند CNTD مدل CJY08S-03
- نوع خروجی (NPN/PNP) را مطابق با مدار کنترل انتخاب کنید.
- فاصله مناسب نصب را با توجه به قطر و جنس جسم فلزی تنظیم کنید.
- از نصب سنسور در نزدیکی میدانهای مغناطیسی قوی خودداری کنید.
- محل نصب را به گونهای انتخاب کنید که جسم فلزی مستقیماً روبهروی سطح حسگر قرار گیرد.
نصب سنسور
اولین نکتهای که باید به آن توجه کنید محل نصب سنسور است؛ سنسور را در مکانی نصب کنید که جسم فلزی به طور مستقیم روبروی سطح حسگر قرار گیرد. سپس از تراز بودن آن اطمینان حاصل کنید و در آخر فاصله نصب سنسور را مطابق با مشخصات فنی آن تنظیم کنید.
کاربرد سنسور القایی CJY08S-03
- تشخیص وجود یا عدم وجود قطعات فلزی در خطوط تولید
- کنترل موقعیت قطعات در ماشینآلات صنعتی
- استفاده در سیستمهای بستهبندی و مونتاژ خودکار
- کاربرد در رباتیک و مکانیزمهای حرکتی
- اتصال مستقیم به PLC و سایر سیستمهای کنترل صنعتی
