ترانس جریان تبدیل 200 به 5 آمپر 5VA کلاس 0.5 نوین هریس پویا مدل H1

معرفی

معرفی ترانسفورماتور جریان حفاظتی 200/5 آمپر هریس مدل H1

ترانسفورماتور جریان (CT-Current Transformer) هریس یک دستگاه الکتریکی است که به صورت سری در مدار قرار می‌گیرد و به منظور اندازه‌گیری جریان و حفاظت در سیستم‌های الکتریکی مورد استفاده قرار می‌گیرد. در مدارهای قدرت معمولا جریان‌های بسیار بالا از مدارها عبور می‌کند که اندازه‌گیری و کنترل این جریان‌ها برای تجهیزات اندازه‌گیری مثل آمپر‌متر و رله‌های حفاظتی دشوار است. ترانس جریان هریس به طور خاص برای حل این مشکل طراحی شده است و جریان‌های بالا را در مدار اصلی به جریان‌های متناسب و قابل اندازه گیری در مدار ثانویه تبدیل می‌کند. این جریان‌های ثانویه به رله‌های حفاظتی ارسال می‌شوند تا در صورت بروز شرایط غیرعادی یا خرابی، رله‌ها بتوانند به طور خودکار قسمتی از مدار را قطع کنند و از آسیب به تجهیزات جلوگیری کنند.

• نسبت تبدیل 200 به 5 آمپر
• قدرت 5 ولت آمپر
• کلاس 0.5
• مدل H1

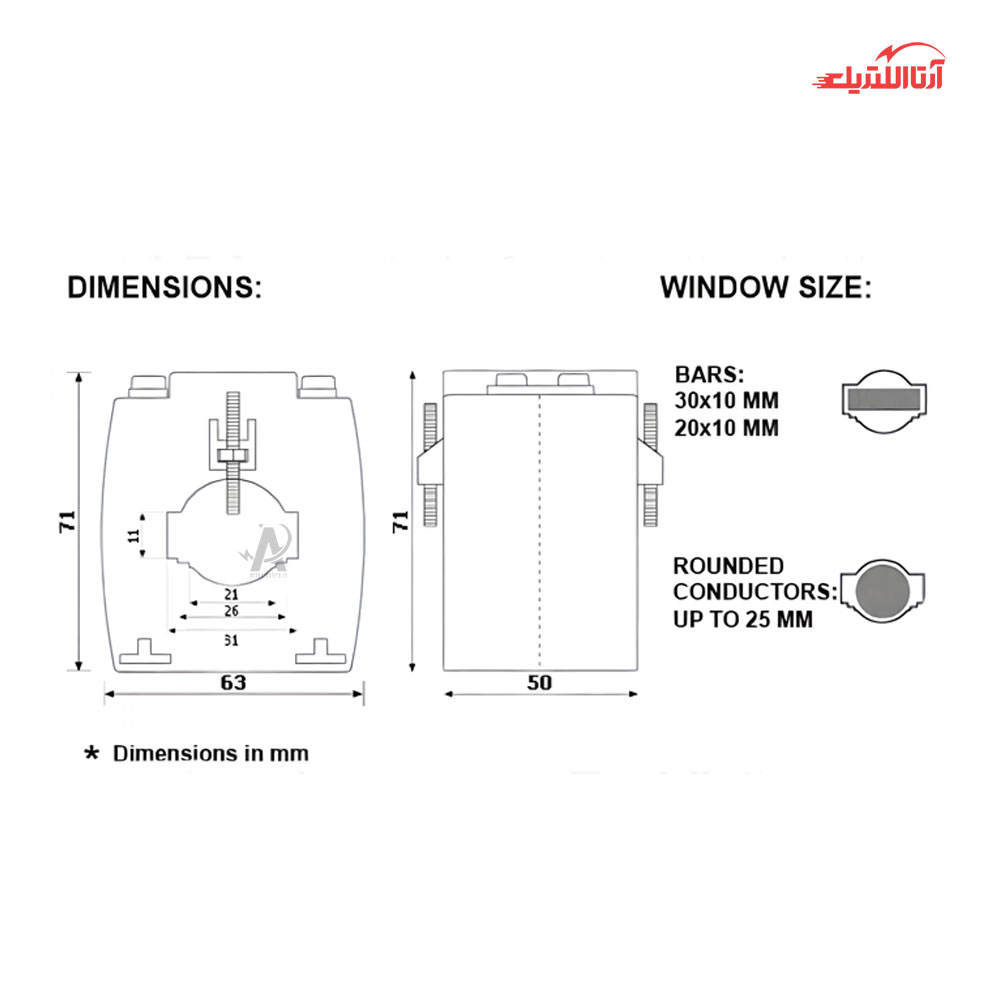

• اندازه شینه: 30*10 میلی‌متر

مزایای ترانس جریان CT هریس

• ظاهری تمیز و یکنواخت
• دقت اندازه گیری بالا
• نصب آسان و سریع روی شینه‌های متریک یا اینچی
• مطابق با استانداردهای IEC 44-1 و VDE 0414
• کیفیت ساخت بالا و محفظه مقاوم

نحوه عملکرد ترانس جریان حفاظتی H1 هریس

ترانس جریان ct هریس از یک هسته مغناطیسی ساخته شده که وظیفه آن هدایت شار مغناطیسی است.این محصول از یک سیم‌پیچ اولیه با ضخامت بالا و تعداد دور کم تشکیل شده که به صورت سری در مدار قدرت قرار می‌گیرد. همچنین دارای یک سیم پیچ ثانویه با تعداد دور بیشتر و ضخامت کمتر است که به تجهیزات اندازه‌گیری مثل آمپرمتر و یا دستگاه‌های حفاظتی مانند رله متصل می‌شود. هنگامی که جریان از سیم‌پیچ اولیه عبور می‌کند،یک میدان مغناطیسی در هسته ترانس ایجاد می‌شود؛این میدان باعث القای جریان الکتریکی در سیم‌پیچ ثانویه می‌شود که به دلیل نسبت تعداد دور بین سیم پیچ‌های اولیه و ثانویه، جریان القا شده در سیم‌پیچ دوم بسیار کمتر از جریان اصلی است.

کاربرد ترانس جریان 200 به 5 هریس مدل H1 کلاس 0.5

ترانسفورماتور جریان ct یکی از پرکاربردترین تجهیزات برقی است که با توجه به نیازهای مختلف،درصنعت برق و الکترونیک مورد استفاده قرار می‌گیرد.هنگام خرید ترانس جریان متناسب با نیاز خود می‌بایست به جریان اولیه،جریان ثانویه،کلاس دقت و توان آن دقت کنید.در زیر به برخی از کاربردهای این محصول می‌پردازیم.

• اندازه‌گیری جریان در سیستم‌های قدرت
• حفاظت شبکه و تجهیزات برقی
• استفاده در تابلوهای برق و سیستم‌های توزیع
• صنایع تولیدی و اتوماسیون صنعتی
